Paso 3: Construcción de PICK & PLACE brazo

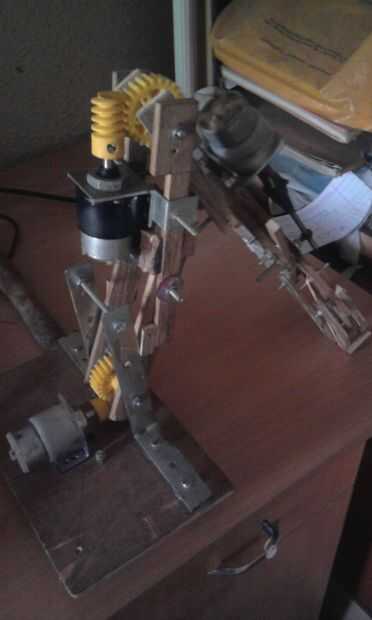

Recoger y poner el brazo:-
En el lado opuesto al cortador pick & place mecanismo del brazo se une por el motor de rpm 3,5 D.C. que se une a la madera contrachapada, perpendiculares tales que la rotación de pick & place del brazo será de 180 grados.
En el contrachapado móvil disponen de dos abrazaderas por tuerca y el perno que apoya el hombro
Motor de D.C. de 10 rpm está sujeta a la mudanza de la madera contrachapada que es perpendicular a

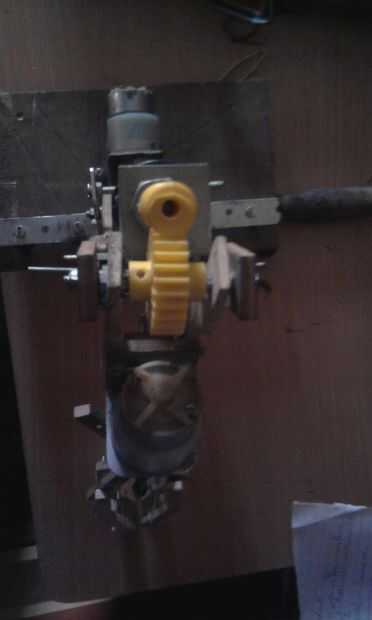

abrazadera el engranaje caliente se une al eje del motor de D.C., que ayuda a mover el
hombros arriba y abajo por caliente y mecanismo de engranaje de estímulo.
De la misma manera del hombro codo lleva incorporado en el extremo del hombro hasta el final de
motor de 10 rpm D.C. codo se sujeta a la función de agarre.

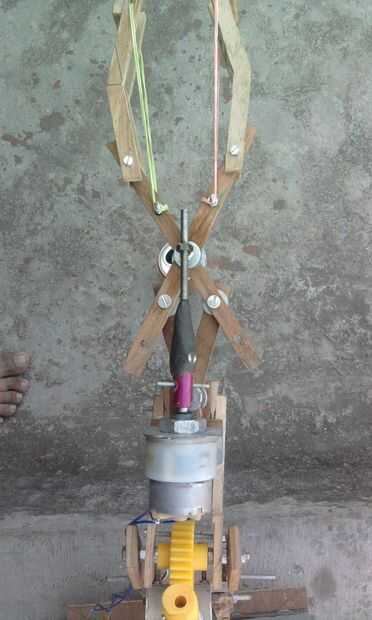

Tornillo se une al motor D.C. que actúan como cerrar y abrir la pinza
forma de garra es como 'x'
