Opto-aislador casero (9-35 voltios con Arduino) (2 / 5 paso)

Paso 2: El circuito!

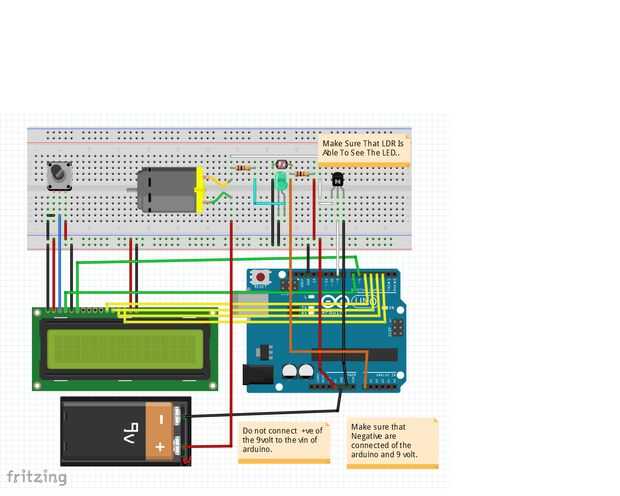

sólo siga el diagrama de fritzing y construir el circuito...

lo que el truco es que:-

tiene una resistencia (alrededor de 10 k aquí) necesita tener un valor proporcional de la resistencia con la tensión

por ejemplo:-

9 v = 9 - resistencia de 10 k

12 voltios = resistencia de 10-15 k

35 voltios = 40-50 resistencia k

puede que desee intentar experimentar con diferentes valores
