Paso 4: Fabricación de la electrónica y programación Arduino

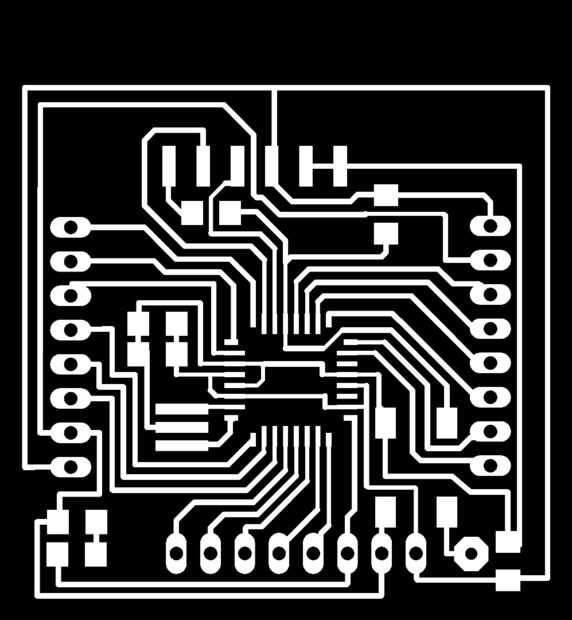

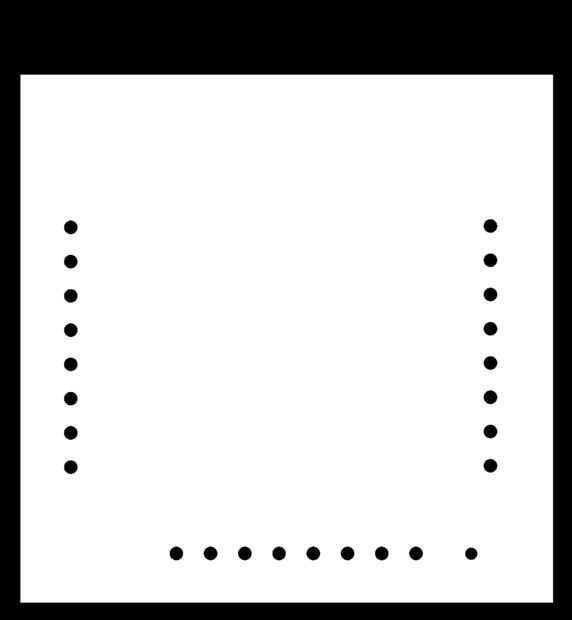

Paso 1. Configurar la placa de circuito sobre la cama de la fresadora con cinta de doble cara (Asegúrese de que no hay arrugas) Asegúrese de que la Junta circet está nivelada y firme con la punta de la broca. Con una broca de fresadora de 1/64, molino de las trayectorias del circuito con el archivo circet copiado desde arriba (el .png sobre todo negro con líneas blancas). Entonces, después de chaning para un taladro de broca 1/32 moler el borde redondo con el archivo de la frontera. Necesita definir el tipo de corte si es moler o cortar bajo el la opción por defecto. No olvide anotar las coordenadas de routers para que puedas usar el archivo png de frontera para luego cortar el circuito con una broca de perforación. Es importante que se encuentra correctamente de lo contrario algunos de su circet se pueden cortar por el archivo de recorte.
Paso 2. Limpiar la placa. Pueden resolverse muchas cuestiones que tendrá
ahora asegurándose de que no hay ningunas fibras callejeros de cobre sobre la tabla, vaya verlo con un trozo pequeño de acero cuando sea necesario y frotar suavemente cualquier partes puntiagudas siendo muy carful no para sacar el cobre del tablero al hacerlo.

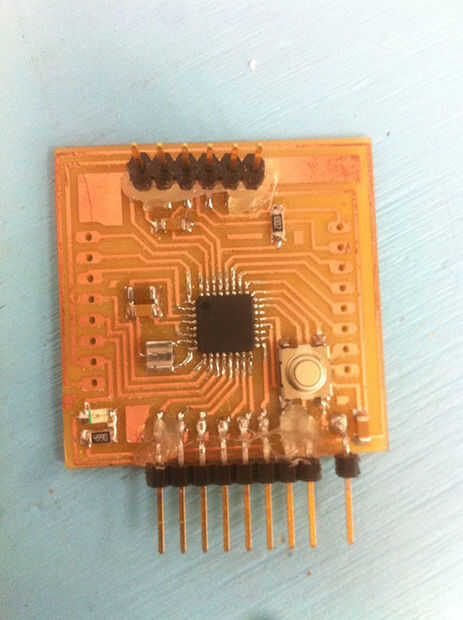

Paso 3. Recoge todos los componentes electrónicos y soldarlos a la placa, utilizando el esquema del circuito (arriba) como guía. es importante tomarse su tiempo durante este proceso, sobre los componentes con el soldador del calor puede resultar en la falta de piezas.
Paso 4. Fije el conjunto de 6 pines a las plataformas de arriba 6 usando soldadura, suave, uso tweesers y no calor la Junta, levantará el cobre de la placa (esto es debido a la cantidad de soldadura que va a utilizar)
Paso 5. Compruebe la placa. Asegúrese de que no hay líneas están bridgeed con la soldadura que no miento para poder saber qué líneas son ment para conectarse y cuáles no se refire al archivo de Eagle (adjunto a este paso).
También, asegúrese de que todas las líneas y conexiones trabajas con un multímetro, usted quiere asegurarse de no tener ninguna ensambla seco (se une a que no realmente la brecha de la soldadura) que desea comprobar los pines en esto demasiado.

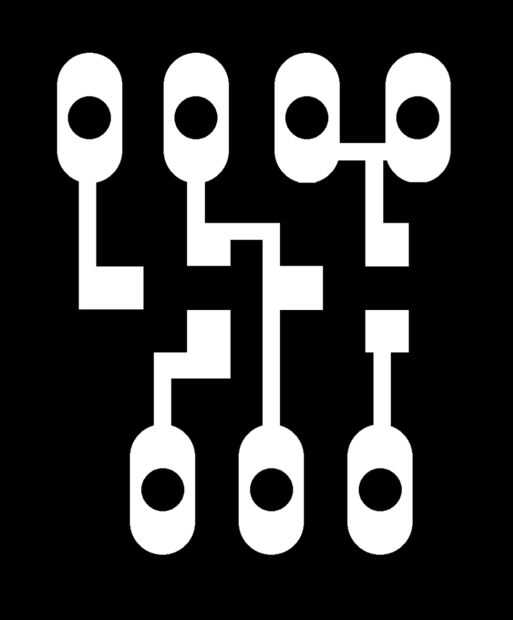

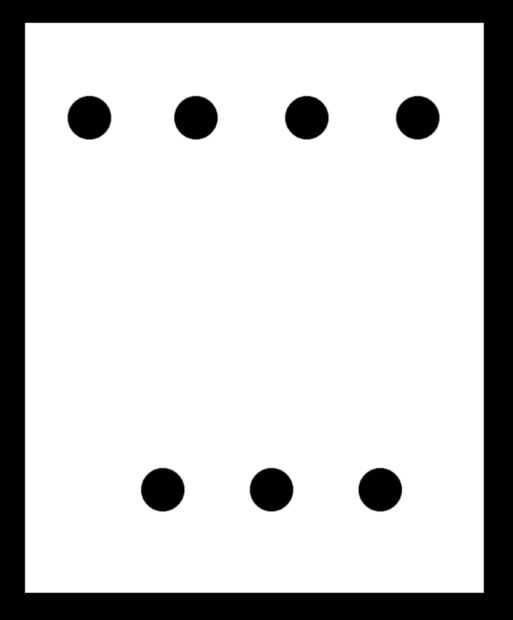

Paso 6. Repita los pasos 1 y 2 para los archivos del Consejo de min, esta tabla solo tiene un mosfit y un regulador de 5v conectado a él, con la de agujeros hacia arriba de la soldadura de la mosfit a la izquierda y el regulador a la derecha con pie wach en una de las plazas que se muelen en la Junta de circet.

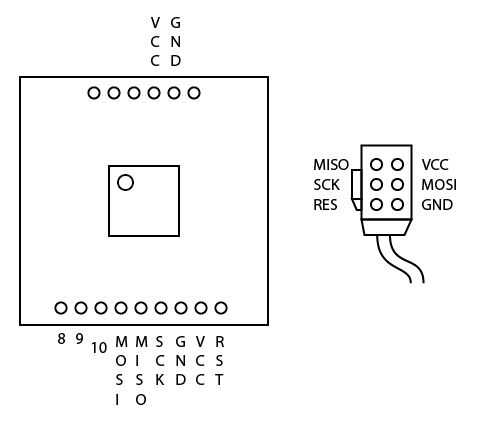

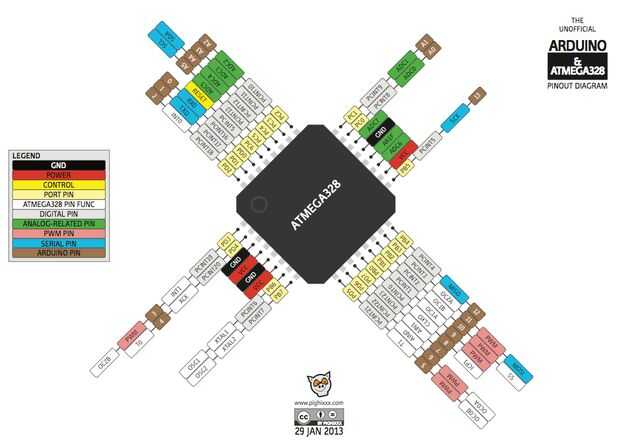

Paso 7. Usted necesita programar el chip por el USB del programador AVR a su computadora y luego conectar el otro lado a la Junta. Para ello, introducir los 6 hombres jefes de la 'macho a hembra de los cables' en el enchufe AVR y el femenino termina en los pines 1 x 8 de la conexión de Arduino (uso la imagen de arriba para las etiquetas que emparejan enchufe configuración) al puerto USB del ordenador. Paso 5. Conecte el programador de sistema de pesos americano del USB al cable serial de la TTL para los primeros alfileres de 6 x 1. -Verde y negro en el lado derecho. (a orrientate la Junta el punto en el ATMEGA debe ser en la parte superior izquierda)
Paso 8. Para programar el chip puede usar Arduino que es un software descargable gratuito. Después de instalar este software siga las instrucciones en setupguide (arriba) usted necesitará los archivos maestro de atmega (arriba)
Paso 9. Utilizando la carga de software Ardunio órbita script de lámpara (arriba) y en el desplegable menús arriba el chip 16 hrts de Mega, el tipo de tarjeta correcto (ATMEGA 382P) y el cargador de arranque seleccione grabar.
Después de esto es con el código todavía hasta subir de prensa.
Nota: Sólo necesita hacer esto la primera vez que subes a tu chip. Si surge un error, vuelva a verificar todas sus conexiones en el circuito. Descargar el archivo de código para el Arduino, verifica el código y subirlo. Pruebe el sensor!
