Paso 1: Los alambres de cobre soldados
bueno primero una rápida visión sobre lo que usted necesita hacer y cuándo. No lo ayudará en cada paso. Si no sabes cómo coldwork vidrio o soldadura por ejemplo tienes que mirar en otro instructable demasiado.
soldadura copperwires
obtener una imagen en la cabeza sobre cómo se deben colocar los cables en cada parte
hacer piezas de vidrio
piezas de cristal de coldwork, incluyendo la perforación de agujeros en la parte hueca que tiene el chip si no caliente perforación antes
piezas de cristal de la pintura
soldar componentes a glassparts, cuando usted Asegúrese de quitar el óxido o la pintura de los cables
la soldadura de piezas de cobre para los Cables que deben ser sus pernos y marcar con números.
conectar todo junto con clips de cable y crocoldile (o de la soldadura de cables)
para programar tu proyecto conectar el desglose básico del FTDI sparkfunk
o programar el chip en un arduino normal y luego moverlo con cuidado.

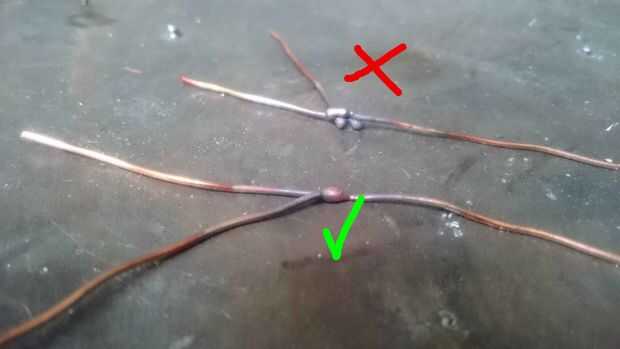

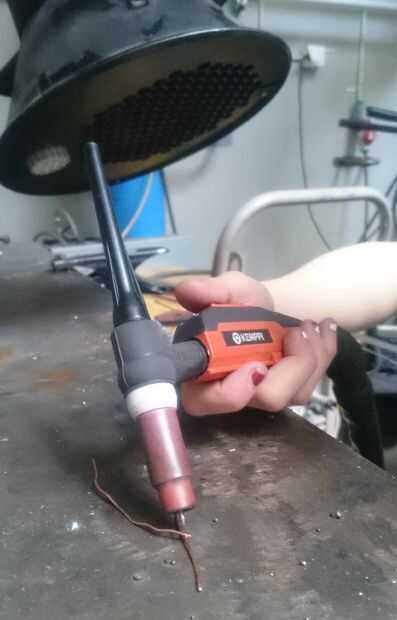

Primero vamos a soldar la copperwires. Uso de soldadura de TIG y asegúrese de que usted buenas conexiones para asegurarse de que la articulación no se rompe o crea reststance más tarde en el circuito de soldadura. Mirar el cuadro para la referencia en una Junta de soldadura segura la apariencia en este proyecto específico.

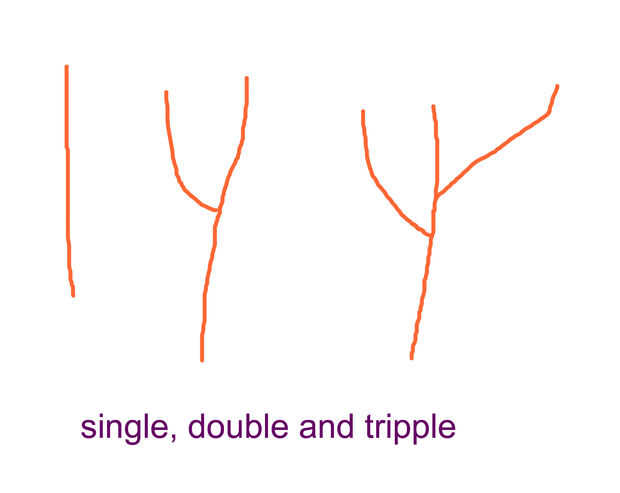

Necesita solo, doble y triple cables miran las fotos para ver cómo se ven.
dependiendo de cómo desea conectar con los cables fuera de la Copa concursantes puede off curso hacen diferentes conexiones, pero basado en cómo hizo usted tendrá que:
15 sola (sólo no soldado con autógena, corte)
5 doble
triple 3
es fácil destruir a uno y no con algunos así recomiendo hacer algún extra de cada uno.
