Paso 8: Motherboard, Tarjeta madre

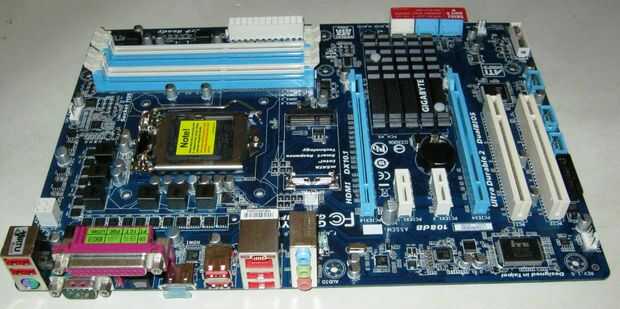

La placa base es una gran PCB (Printed Circuit Board) que contiene la memoria RAM, ROM, CPU y un montón de otras cosas. Es como el sistema nervioso que todo lo une y el sistema sanguíneo que suministra la energía o potencia.
Computadoras son tontas: Así que dije un poco fib. En la mayoría de ordenadores personales hay algunos circuitos que no son de 1s y 0s a pocos. ¿Sabes lo que es? Bueno, no es una característica esencial de la computadora pero es la circuitería de audio.
Geek: Así que todos los sonidos y música se almacenan en la RAM y el disco duro como 0s y 1s. El circuito de audio contiene algo llamado un DAC. Un DAC es un convertidor analógico Digital. ¿Recuerdas cuando hablé acerca de 00000000 0 o negro y 11111111 blanco o 1? ¿También dije que a veces 1 es 5 voltios? Bueno, digamos que el CAD pone a 0 voltios para 00000000 y 5 voltios para 11111111. así que si la entrada fue 10000000 la salida sería 2,5 voltios. Aunque no lo creas 10000000 es sobre 1/2 de 11111111.

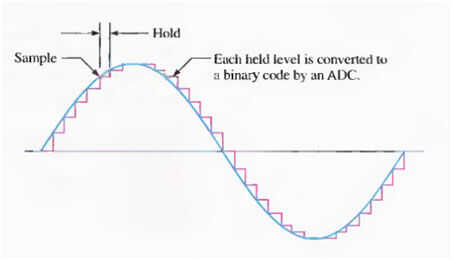

SuperGeek: Bueno, voy a conseguir SuperGeeky. Así que una verdadera señal analógica puede variar continuamente a través de diferentes voltajes. El ejemplo habitual es una onda sinusoidal (ver imagen) que es una sola frecuencia como una 'C'. En verdad un equipo no puede generar una onda sinusoidal perfecta. Sale como el escalonado mostrado en la imagen. Sin embargo, los pasos son tan pequeños, la gente realmente no puede distinguir la diferencia.
Divulgación completa: Algunos puristas audiófilos dicen que pueden oír la diferencia y utilizan sólo equipos de audio analógico. Quien sabe tal vez es cierto.
Computadoras son tontas: Así que puedo dije otro poco fib. Algunos ordenadores disponen de una salida de vídeo llamada VGA que también es analógica y utiliza DACs como arriba. Las computadoras más modernas van a DVI, HDMI y Display Port que son todos digitales, 0s y 1s.
Arduino: Así Arduinos tienes ADCs que son análogo a convertidores digitales. Estos lo contrario: tomar un análogo de entrada y convertirla a digital. También tienen PWM, que significa modulación de anchura de pulso. Técnicamente esta es una salida digital que es pulsos de 5 voltios. Pero los impulsos varían en frecuencia y anchura para que emular a una señal analógica.
