Paso 5: Cableado del circuito

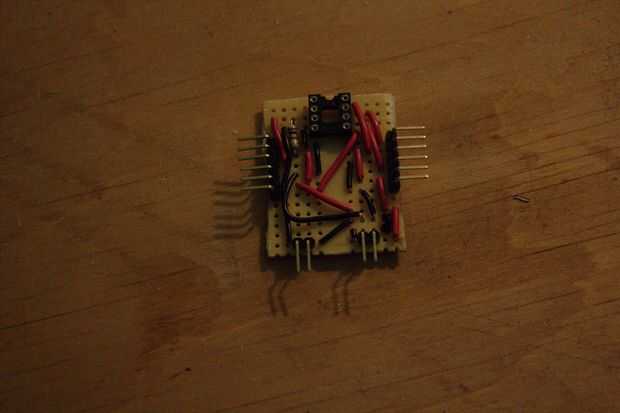

Puedes ver mi cableado. Es un poco sucio, pero funciona. Después de que el cableado se realiza, me gusta usar el multímetro para comprobar la continuidad para asegurarse de que todo está conectado correctamente.
Usé encabezados de ángulo recto (0,1") para las conexiones al circuito. Esto mantiene el tamaño vertical hacia abajo y pone sobre la huella de donde el circuito se sentará en la diadema. Me gusta poner las conexiones de servo en los lados con las conexiones de batería y energía empujando fuera de la parte posterior.

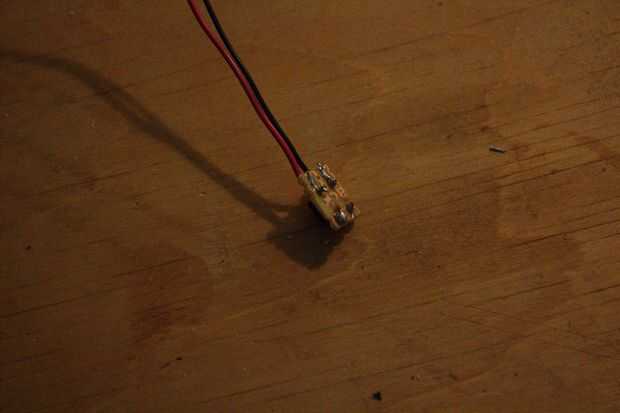

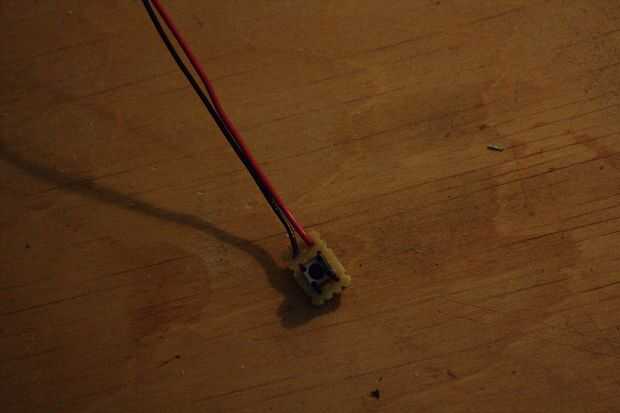

Quiero cortar un pequeño trozo de tablero de perf y conectar el pulsador a él. Adjunta cables para asegurarse de que sería capaz para cómodamente poder Presione el botón a pesar de que está conectado al circuito que al final va a quedar en mi cabeza.
Para conectar los conductores femeninos de la batería, el regulador y el circuito, tuve que hacer unos conectores macho a macho improvisados de pedazos de perf y cabeceras de tamaño.

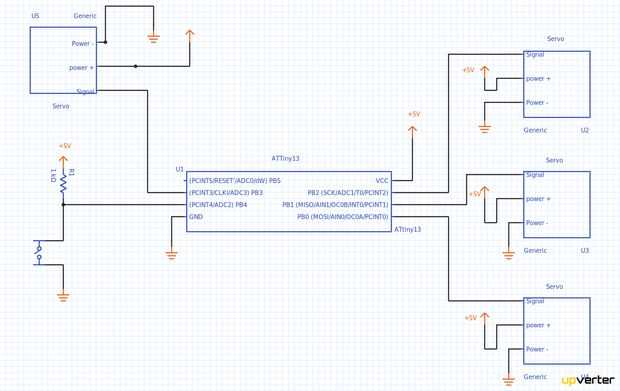

También puede consultar el diagrama del circuito aquí en upverter: http://upverter.com/abetusk/2ff4634ff64db304/Kears/
