Organizador de caña con el ranurador del CNC de la mosca (2 / 4 paso)

Paso 2: diseño

Este diseño fue optimizado para el diseño más común de mosca de la barra-9 pies, cuatro piezas.  También diseñé una versión un poco más larga para las barras que se descomponen en segmentos más grandes, como cañas de spey.  Desde cañas de mosca son relativas frágil, es una buena idea para el estante no debe ser mucho más corto que las barras.

El tamaño del divisor debe ser ajustable para acomodar tubos de vara y media y para permitir la organización de las barras por preferencia del usuario.

La rejilla tenía que ser ligero y tener algún tipo de asa para que sea fácilmente portátil, por lo que sería práctico para meter varios estantes en un armario.  Decidí hacer el divisor / Insertar función como asa.

Redacté el diseño directamente en el programa de la CAM (Vcarve 6).

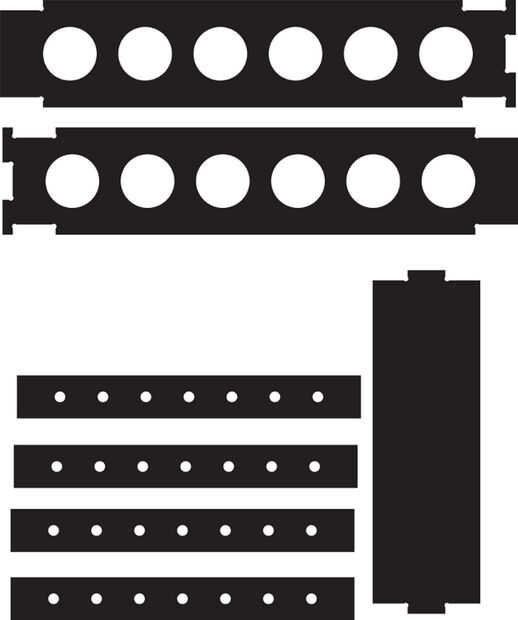

He incluido un PDF para el diseño, pero tendrá que ajustar para acomodar el grosor exacto de la madera seleccionada.  Ya que mi tienda tiene una impresora láser, corté la introduzca divisor (pasador) aros de MDF en el láser, pero estos podrían añadirse al archivo recortado por el CNC en su lugar.  Si quieres ir algo más elegante, puede cortar los casquillos en lugar de anillos.
