Paso 14: Coloque el LED Tri-Color LED placa de montaje
La primera cosa a hacer es montar los dos kits de breakout de LED tri-color de SparkFun. Este es un proceso relativamente sencillo pero hay unos puntos finos. En primer lugar, el kit viene con un total de seis resistencias. Hay tres resistencias de 330 ohmios para los transistores, estas son las resistencias idénticas sólo tres incluidas en el kit. En cuanto a las otras tres resistencias, puede determinar los valores de las bandas de color impreso en las resistencias usando una herramienta como Calculadora gráfica de resistencia.
Además de las partes incluidas en el kit, necesitará conectar cabeceras femenino a los tableros de LED tri-color. Romper un conjunto de cinco cabeceras del conjunto y soldarlos a la Junta para crear un lugar para conectar los cables en el poder, tierra y pernos de control LED.

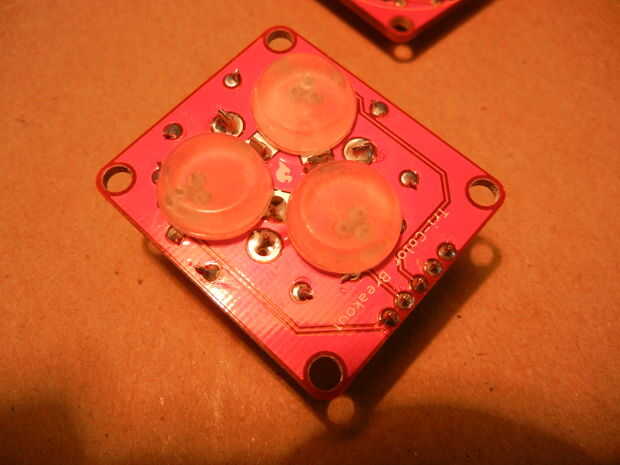

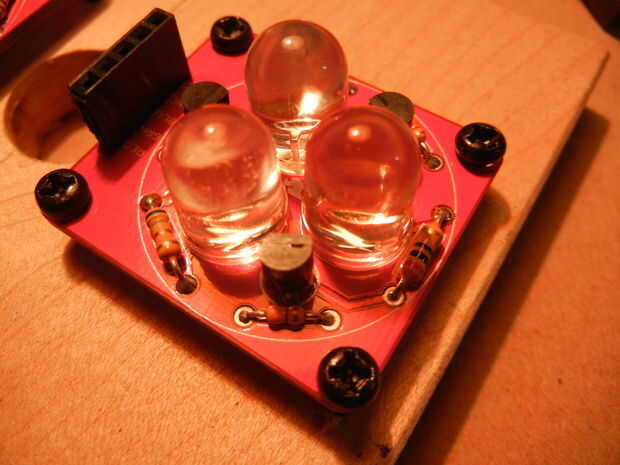

Para colocar la Junta de arranque de LED tri-color a la placa de montaje, en primer lugar, fije tres topes de goma en la parte inferior de los tableros de LED tri-color con un tope de goma sobre cada transistor. Luego, coloque los tableros de LED tri-color LED placa creada en el paso 4 utilizando cuatro de los tornillos pequeños de montaje. No apriete demasiado los tornillos o puede romper el PCB; sólo intenta mantener las tablas de desglose en su lugar.
