Organizador de escritorio/Lámpara LED Doggy (25 / 30 paso)

Paso 25: Instale el Kit de Control de energía

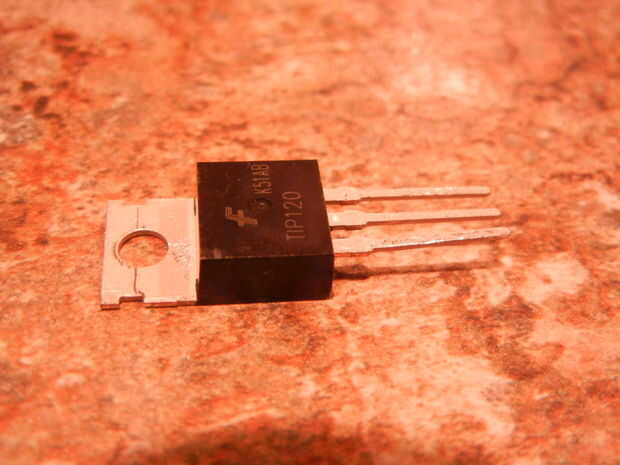

El Arduino Uno sólo puede dar 5V de la energía eléctrica a componentes conectados a su digital, analógico o pines de Vcc.  Sin embargo, las barras de LED blancas requieren 12V para funcionar en el brillo completo.  Por lo tanto, el 12V tendrá que ser suministrado por el adaptador de pared de 12V.  Pero aún queremos ser capaces de controlar ese poder con el Arduino.  Esto es donde entra el kit de control de potencia.  El kit de control de potencia utiliza un dispositivo llamado un MOSFET para encender/apagar la alimentación del adaptador de pared de 12V.  Para obtener más información acerca de cómo funcionan los MOSFETs, revisa esta página.

Pero, antes de que el tablero puede ser utilizado, tiene que ser montado.  Montaje es muy fácil con este kit, pero vamos a hacer una pequeña modificación.  Reemplace el tornillo de dos puertos terminal en el dispositivo de la PCB con cabeceras lejos dos rotura macho.  Así, las barras de luz LED se pueden conectar a la tarjeta de control de potencia con sus cables incluidos.

Usando la última almohadilla de Velcro, coloque el kit de Control de energía junto al tablero de Arduino Uno con el puerto de tres tornillo terminal hacia la parte posterior de la cabeza.

No de hecho tengo una foto del kit de control de potencia ya que construyo mi propia desde cero hace ya un tiempo.
