Paso 28: La Junta de Control de alimentación de alambre
![]()
El pedazo siguiente de preparación que hacer es cortar el tapón del cañón desde el adaptador de pared 12V y tira de los extremos de los cables. Ahora, necesitamos saber cual cable es positivo y cual es negativo. Para ello, pegar pequeños pedazos del alambre 22 AWG al conector en el cable de la barra de LED. Luego, enchufe la fuente de alimentación de 12V y toque sus cables a los dos cables procedentes de la barra ligera del LED. En la parte inferior de la barra ligera del LED, están marcados los cables positivo y negativo. Por lo tanto, si cuando se conecta la barra de luz a la fuente de alimentación 12V enciende para arriba, marque el cable conectado al puerto positivo en alguna manera (yo uso un trozo de cinta). Si la barra ligera del LED no se enciende, entonces el cable conectado a la patilla negativa es positivo (la luz no funcionaba porque adivinaron mal y habían cambiado los cables).

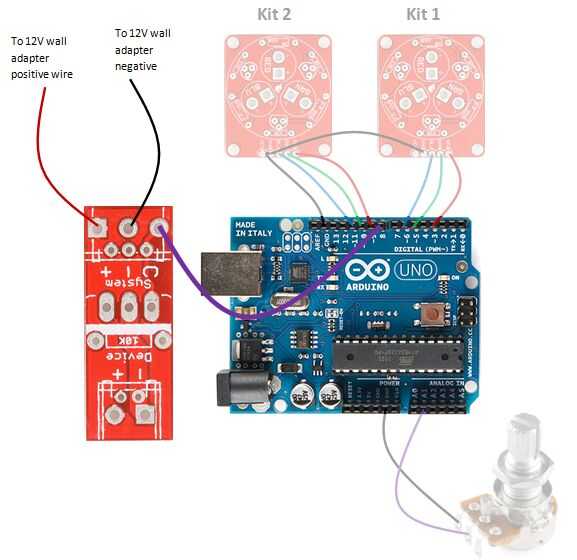

Cable pin 8 de Arduino al puerto C de la te-puerto terminal de tornillo en el lado del sistema del kit de control de potencia. Luego, conecte los cables de la fuente de alimentación de 12V en los otros dos terminales en el lado del sistema de la Junta de control de potencia con el cable positivo en el terminal positivo y el cable negativo en el terminal negativo.
