Paso 4: Crear el LED montaje pieza
![]()
![]()

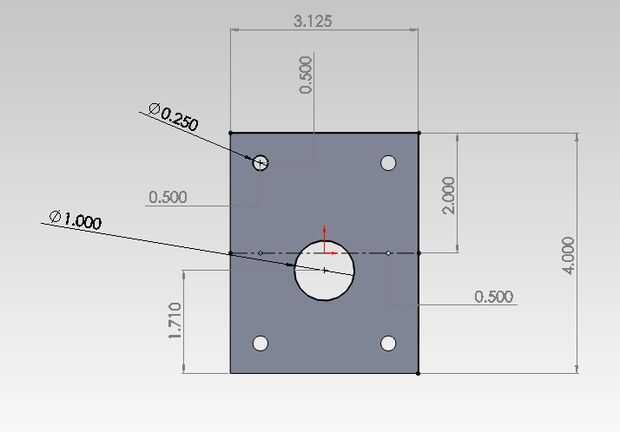

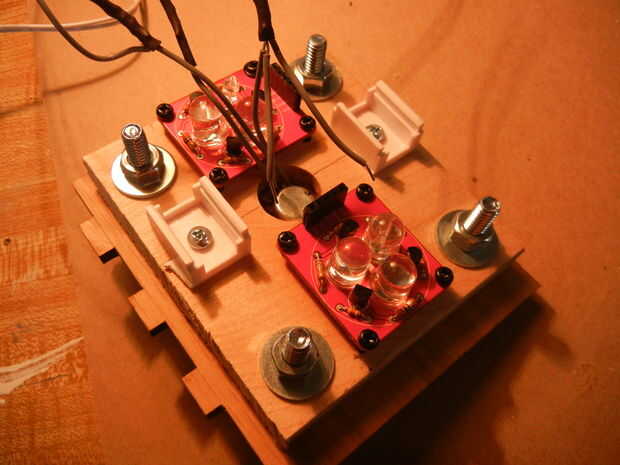

Todos los componentes de LED se montará a la pulgada de 3 1/8 por pieza de 4 pulgadas. Luego, se montará la pieza completa al perrito/lámpara de escritorio organizador. La imagen dimensionada a continuación muestra cómo perforar los agujeros para el potenciómetro y los pernos para el montaje de la pieza de montaje del LED. Sin embargo, también necesita perforar agujeros para los LEDs de tres colores y los soportes para las barras de LED de montaje. Para localizar estos agujeros, simplemente deberá colocar el PCB en la pieza de madera y trazar los orificios. Hay una imagen en este paso que da una vista previa de las posiciones finales de estos componentes.
El agujero sólo complicado es el agujero grande para la espalda del potenciómetro. El agujero debe estar ubicado en el centro de la pieza horizontalmente, sino verticalmente, está situado justo por debajo de 1 3/4 pulgadas por debajo del centro. Esta medida no es muy importante puesto que el potenciómetro debe tener espacio suficiente para caber en el agujero, aunque no es exactamente en la posición correcta.
