Paso 2: diseño
Las bandejas poco son removibles, por lo que yo puedo establecerlas en el Banco de trabajo cuando estoy trabajando. Las bandejas tienen que mantenerse en su lugar en el cuadro con las puntas de las brocas cerca de la tapa. Esto evitará que los bits se derrame en el interior de la caja durante el almacenamiento y transporte.
Decidí usar unas cajas de plástico snap existentes para los discos y tambores.
El aspecto sabio, yo iba para un look de maquinista retro-ish herramienta poco almacenamiento.
Había diseñado algunos hardware de cierre y bisagras de plástico para la impresora 3D, pero decidió ir con bisagras de metal. Mantuve el pestillo.

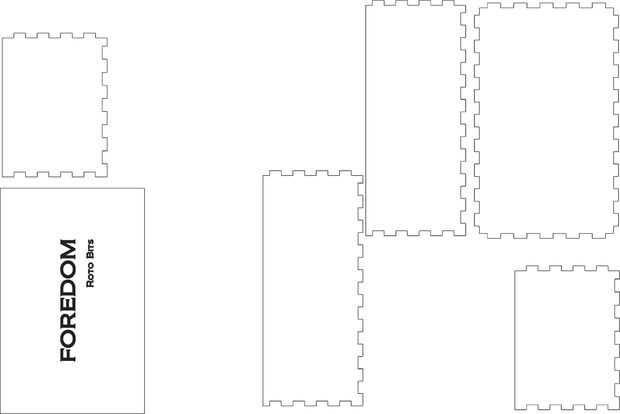

El diseño de la caja fue hecho usando un boxmaker basado en web que bombas fuera un archivo PDF. Es importante saber el espesor exacto de la madera contrachapada (no el mismo que el espesor nominal) y el tamaño de corte al cortar este material en su laser. Así que lo mejor es seleccionar la madera y hacer algunos cortes de muestra con tu láser antes de dibujar el cuadro. Importar el PDF a Corel Draw y modificado para añadir Letras y una tapa al ras que madera acepta las bisagras y cerrojos.

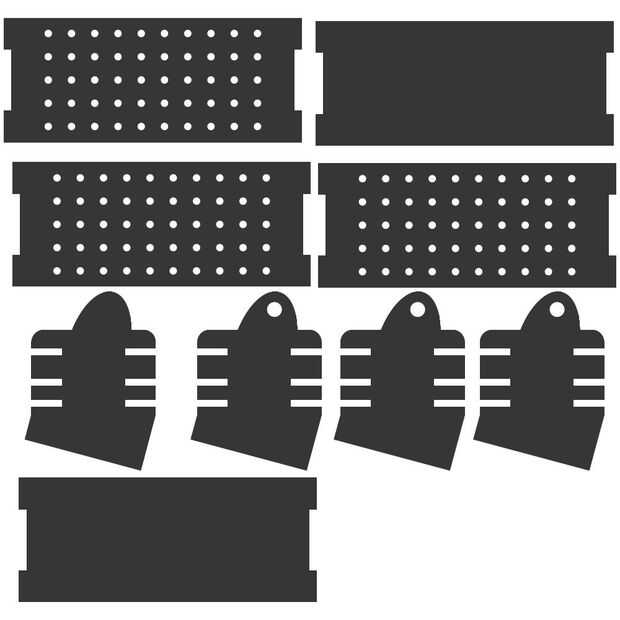

Diseñé algunas bandejas poco que cabrían dentro de la caja, pero también podrían ser utilizados stand-alone. Bandejas de te son ligeramente en ángulo para que sea más fácil acceder a los bits.
He incluido mis archivos cortados para su referencia, pero tendrá que ajustar (o dibujar) para su madera específico y láser.
Si hay interés, puedo publicar las instrucciones y archivos de the3D imprimible bisagras y el pestillo.
