Paso 2: Plantilla de Google Drive

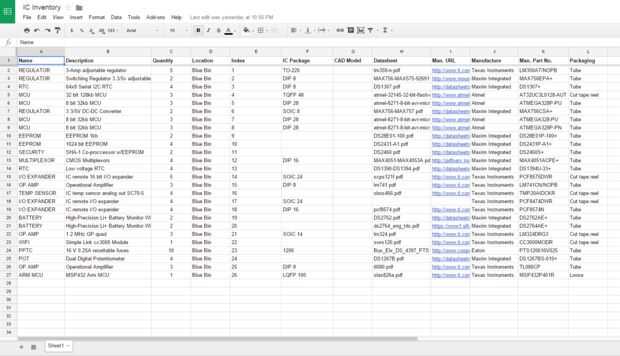

El primer paso es reunirse con todas sus fichas y para completar la plantilla que he proporcionado. La plantilla es un archivo .csv que fácilmente se puede abrir en Excel, Google Drive o Open Office.
En la plantilla de aquí son varias columnas diferentes. Puede personalizar esta lista a su contenido de corazones. He explicado lo que he puesto en y por qué a continuación.
Nombre : este es el nombre de la categoría de chip. Actualmente tengo los siguientes juegos: regulador, RTC, MCU, EEPROM, MULTIPLEXOR, expansor de E/S, OP AMP y la lista continúa. Usted puede Agregar en cualquier categoría que desee.
Descripción : una breve descripción de lo que es la parte. Este es el texto que puede ayudar a entender para qué sirve la parte.
Cantidad : la cantidad de la parte por parte. Esto es útil cuando usted está trabajando en un proyecto y necesito saber cuantas partes tienes. También le permite mantener registros y hojas de datos de todo aunque hay cero partes izquierda.
Ubicación , el recipiente en el que las partes son que se encuentra. Tengo dos recipientes, uno negro y uno azul. Si tienes un gabinete de archivo con las partes, puede la etiqueta o número de los cajones.
Índice --este un número único asignado a cada IC. Empecé en 1 y numeradas para arriba.
Paquete de IC - este es el tipo de paquete del IC seguida por el número de pines. Por ejemplo, un ATMega328 es un paquete DIP 28. Otros paquetes comunes incluyen TQFP, SOIC y TO-220. Esta columna es muy útil si tienes varios paquetes de la misma pieza. Cada paquete diferentes tiene una fila diferente en la hoja. Por ejemplo: un ATMega328 28 DIP y SOIC tendría dos líneas diferentes, por lo que yo puedo un seguimiento preciso de cada uno.
Modelo CAD --este es un link o el nombre del archivo donde reside el archivo de CAD de águila o KiCAD. Esto le permitirá encontrar rápidamente la parte de su biblioteca al componer PCB.
Hoja de datos , este es el nombre de la hoja de datos descargado en el directorio de la hoja de datos, como se muestra en el paso. Esto aquí es además hombre. URL para cuando ya no hay las hojas de datos de la fabricación. Múltiples entradas están separadas por comas, lo que permite múltiples hojas de datos/referencias de la misma parte.
URL de hombre --este es el hipervínculo de la hoja de datos de la fabricación. Se trata de aquí además de la anterior en el caso de la hoja de datos cambia. Tomemos por ejemplo el MSP432 que tengo. Encuentra en su fase experimental, y la hoja de datos es probable que cambie otra vez. Múltiples entradas están separadas por comas, lo que permite múltiples hojas de datos/referencias de la misma parte.
Fabricación , esto es que hace que la parte. Esto permite que tengas la misma parte (como el LM317) de múltiples fabricantes y mantenerlas separadas si lo desea.
Número de parte del hombre. --Este es el número que aparece en el envase de la parte; El mismo que puede encontrar en el sitio web del fabricante.
Embalaje : se trata de cómo se almacenan las piezas. Esta en pequeñas cantidades no es realmente importante. Cuando usted tiene rodillos y bandejas para la fabricación de sus propias tablas, esto es muy importante.
Como se señaló anteriormente, estos son lo que yo pensaba que sería más útil. Puede quitar o añadir a esto que usted desee. El diseño de esta era facilitar su eventual actualización de una base de datos SQL que puede actualizarse desde un sistema de inventario de frambuesa pi que estoy trabajando.
