Paso 3: Calcular y ordenar
Las tuberías necesitan para ajustarse a campos específicos, por lo que tengo miedo que necesito experimentar para siempre para obtener los tamaños de todos los tubos de 50. Pero no, que alguna magia de Excel nos puede salvar de este problema.
Si usted está planeando hacer su propia versión del órgano de agua puede averiguar cómo afinar los tubos en los siguientes pasos. De lo contrario, se pueden utilizar directamente los tamaños del modelo 3D.

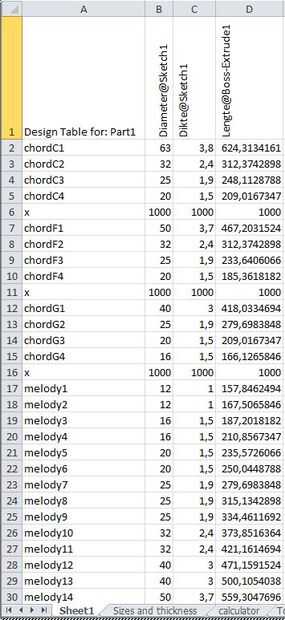

Lo cool de SolidWorks es que puede vincular un modelo y una hoja de Excel a través de la "mesa". Hay algunas cosas a tener en cuenta, consultando estos enlaces que usted encontrará todo lo que necesitas saber para afinar las tuberías:
- Tuberías deben tener una longitud específica para un tono específico
- Existe una longitud ideal - cociente del diámetro
- El tono es ligeramente influenciado por el diámetro
- Sólo se dispone de diámetros específicos (ej. 10cm, 12cm, 15cm, etc.)
- El instrumento necesario para estar a la altura adecuada para los niños

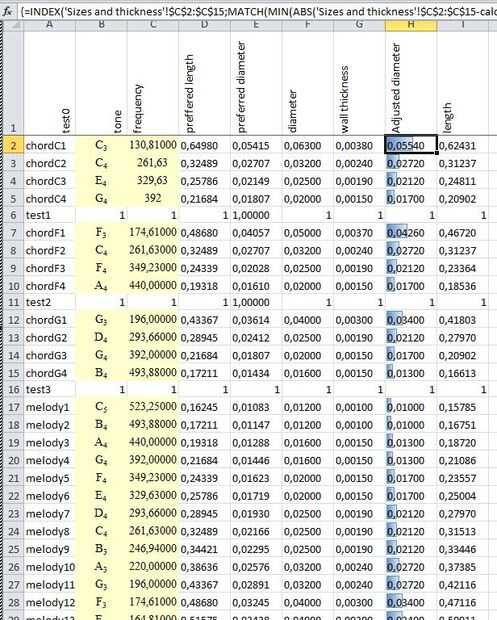

Como se puede ver en las imágenes, he hecho alguna fórmula para hacer sentido de todo esto y que avance hacia el modelo para los tamaños reales. También es posible enloquecer y acabo de probar todo!

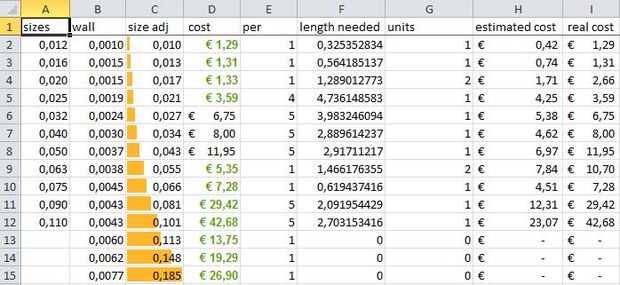

Con todos los tamaños de derecha y los diseños de las piezas conector, fui a buscar un proveedor. Viendo que necesitaba tantos tubos, fue realmente merece la pena no conformarse con el primero que encontré; después de una buena búsqueda online he encontrado un proveedor que era casi cuatro veces más barato que mi local home depot. Incluso consiguió entregar a mi casa, en lugar de necesidad para el transporte de mí mismo!
