Órgano de extremo Color (9 / 10 paso)

Paso 9: Proyecto V1.2

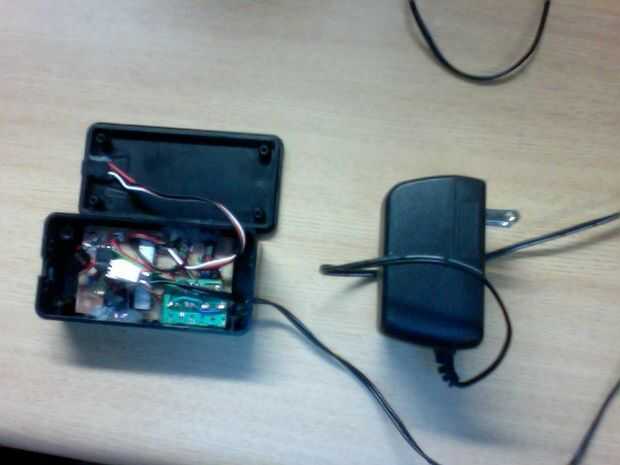

Tenido tiempo en verano así que siguió adelante y hecho una junta para mi circuito y hace un poco más agradable que el revoltijo de cables en la parte superior la protoshield. He añadido el chip 4066 en el esquema así que pude interfaz con un controlador de iPod barato botón pero nunca conseguí para realmente implementar esa parte. Mis conocimientos de diseño de águila en el punto de que he hecho esta tabla carecían de algo pero el circuito funciona, sólo asegúrese de usar una fuente de alimentación de 5v constante con el controlador. Todos los conectores son encabezados en el esquema como fue montar en una caja y no estaba seguro de donde vas a poner cosas así que a soldar cables al conector de audio y botones y tal y luego caliente lo pegué todo en el caso. Su no bonita pero como dije antes de que funciona. Hay algun codigo para la tabla a continuación. Si usted tiene alguna pregunta acerca de esta versión, no dude de preguntar.
