Paso 5: Realizar el montaje del eje de balancín

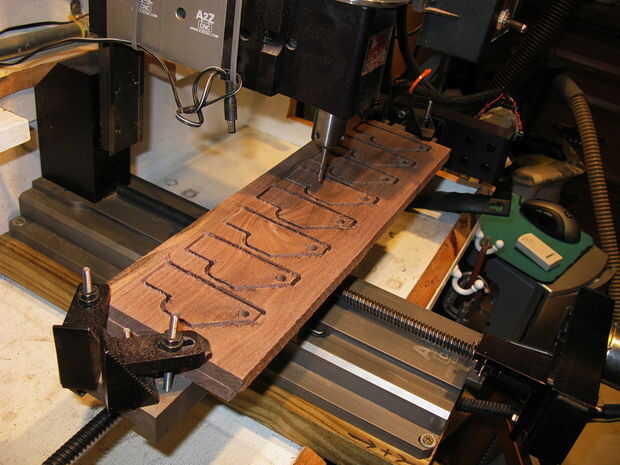

Corte los ejes de balancín (S) de 1/2 x 7/8" de moldeo.
Es más rápido al diámetro del pivote - rod agujeros y hendiduras cortaron los pedazos individuales.

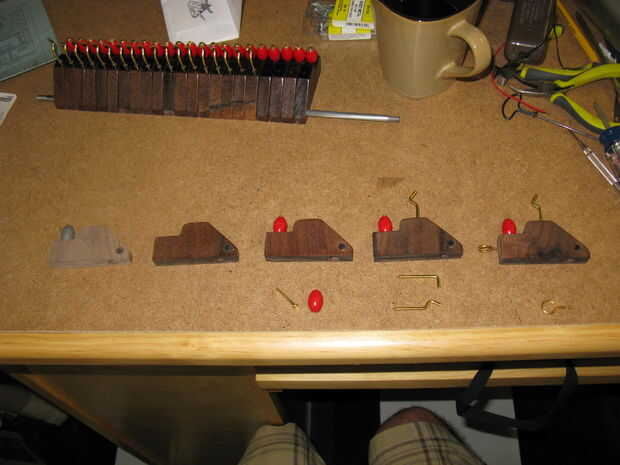

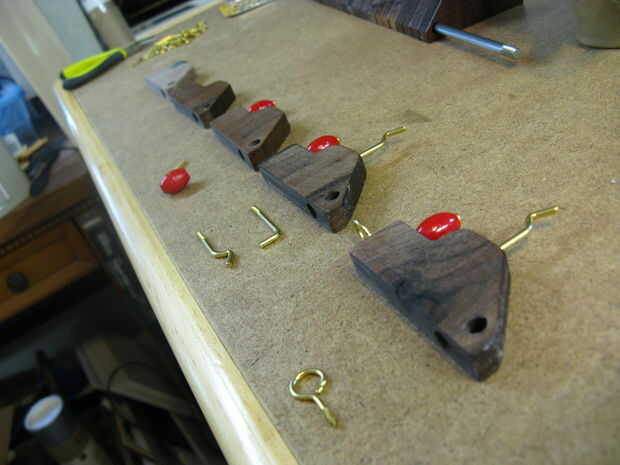

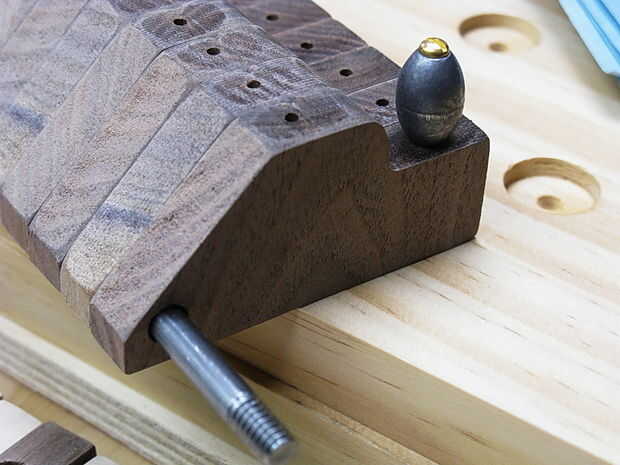

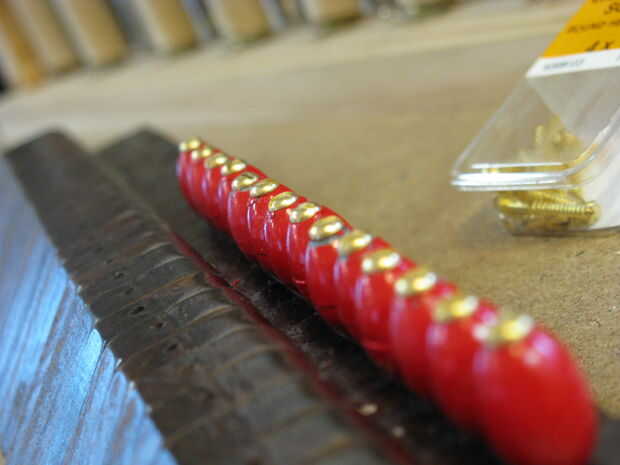

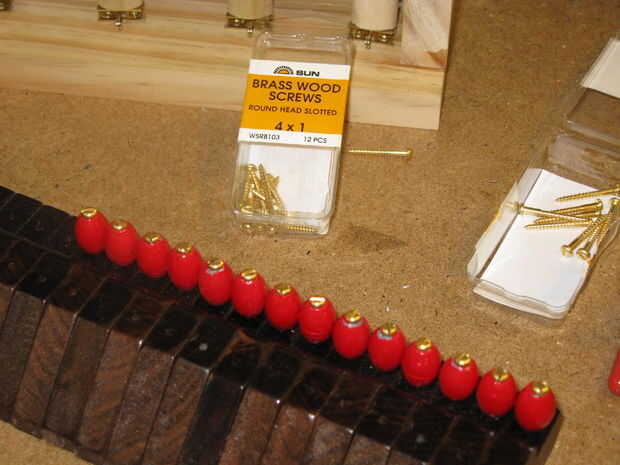

Los lados de los ejes de balancín de la arena suave, luego agregar las escarpias (HH) y los contrapesos (II).

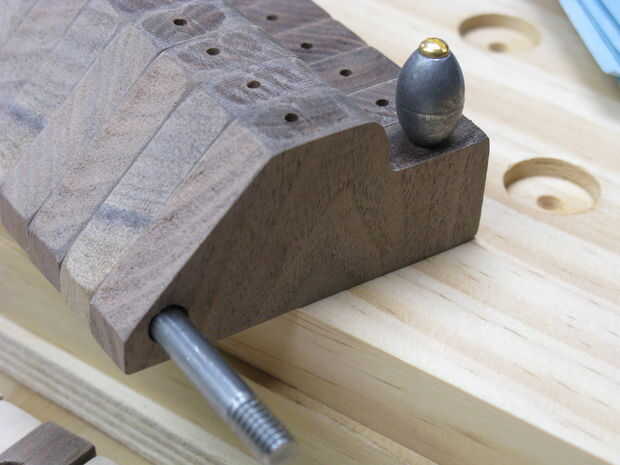

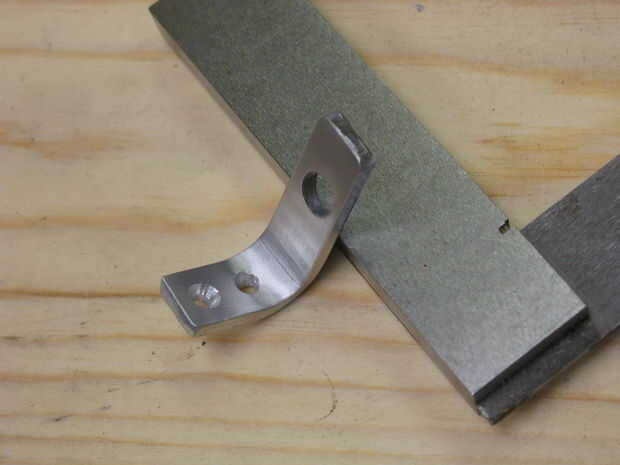

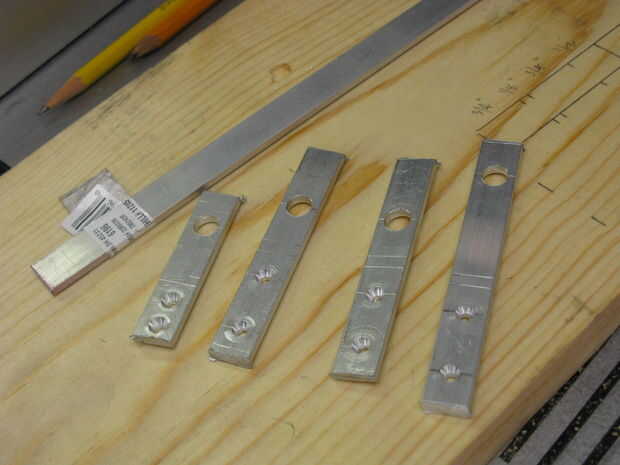

Inserte la varilla de pivote (BB) a través de los ejes de balancín y fije los soportes de apoyo (DD1)
Cortar las varillas de empuje (AA) e instale el soporte de eje de balancín (I) en el gabinete, enhebrar las mangueras de aire a través de los agujeros de 1 3/8".
Fije el conjunto del Ajustador de altura (R), luego introducir las varillas de empuje, asegurándose de que se sientan en los hoyuelos de las teclas.

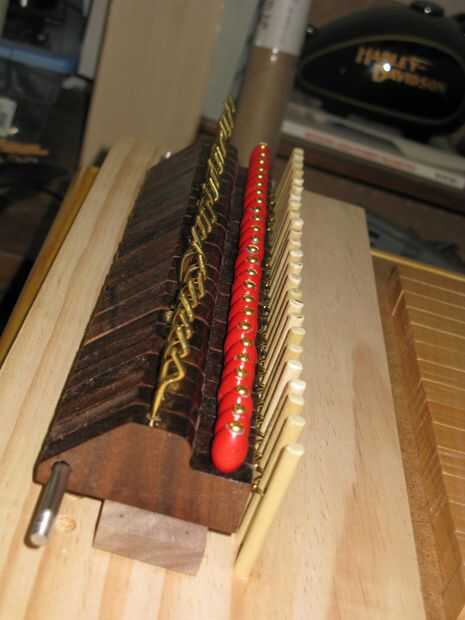

Monte el conjunto de eje de balancín en el soporte (I).

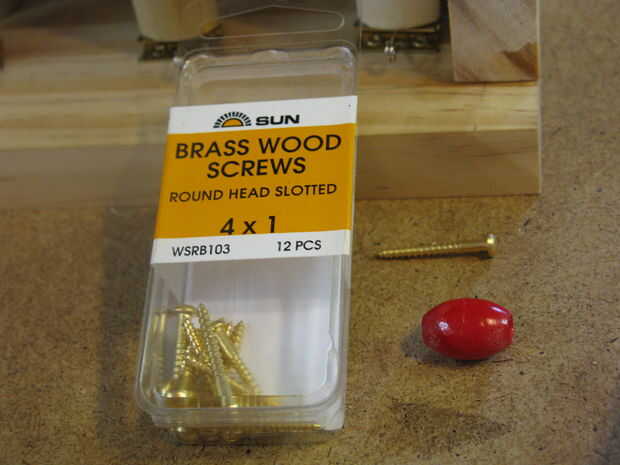

Ajuste la altura de las teclas individualmente con tornillos (SS) para nivelar el teclado en la posición "up".
Que tenga que modificar la longitud de algunas de las barras de empuje, así.
Cuando el teclado esté nivelado, deben descansar en los ejes de balancín en aproximadamente 15 grados respecto al plano horizontal.
Por último, instale los pernos de guía angular (GG). Establecer el espacio adecuado por atornillar los ganchos (HH) o según sea necesario,
Verifique que los ejes de balancín se mueve libremente.
(paso a paso los planes se pueden encontrar desde el enlace en la página de introducción.)
