Paso 3: Módulo de temporizador IC555

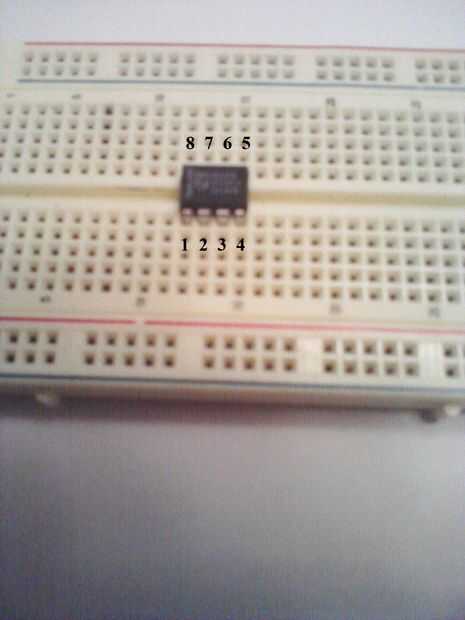

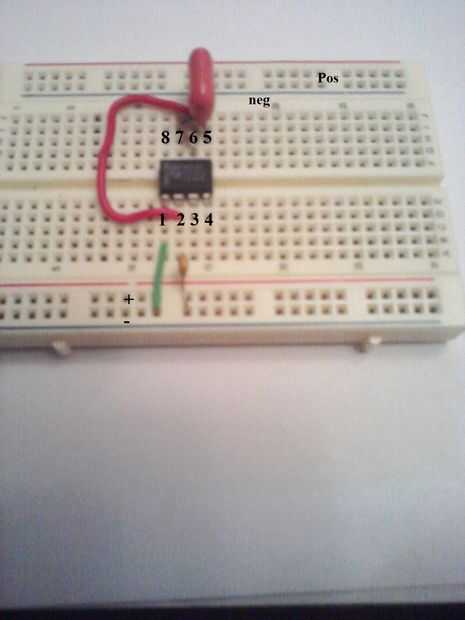

Identificar los pinos del IC555 y montarlo en la otra placa.
Paso 2

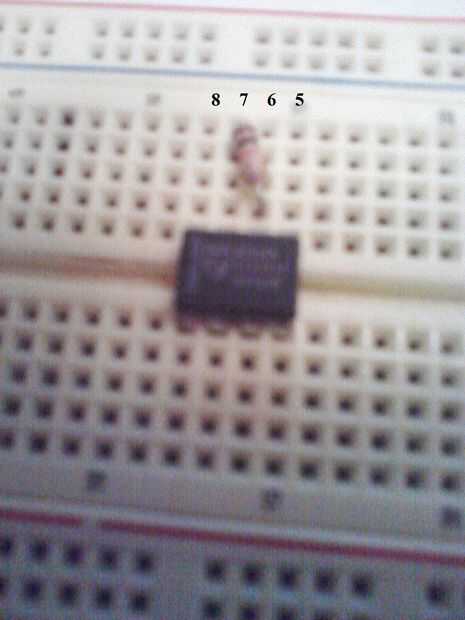

Conectar el resistor de 10K entre los pines 6 y 7 del IC555.
Paso 3

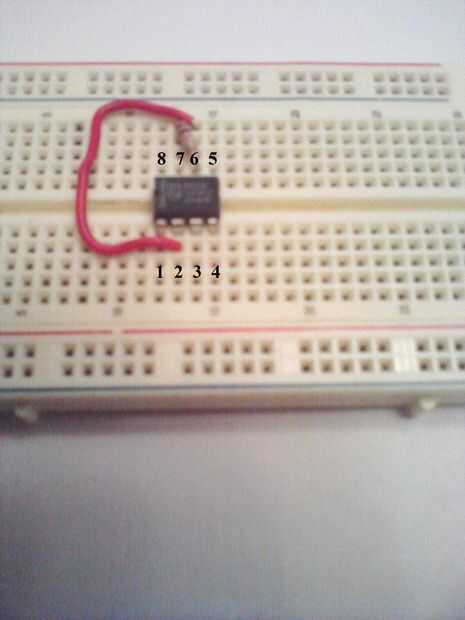

Conecte los pines 2 y el IC555.
Paso 4

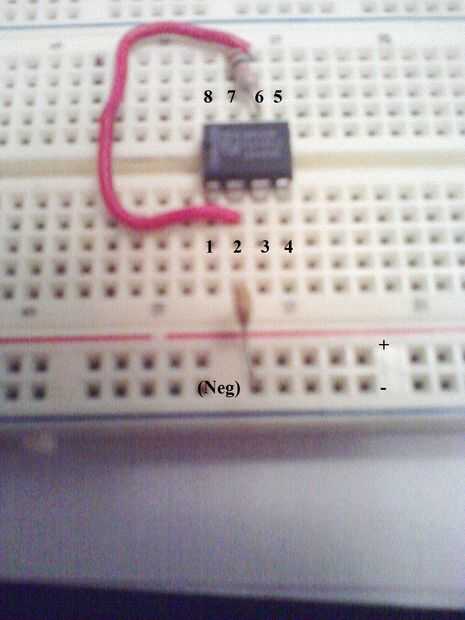

Conectar el condensador de 0.1μF entre el Terminal GND (-) y el pin 2 del circuito integrado 555.
Paso 5

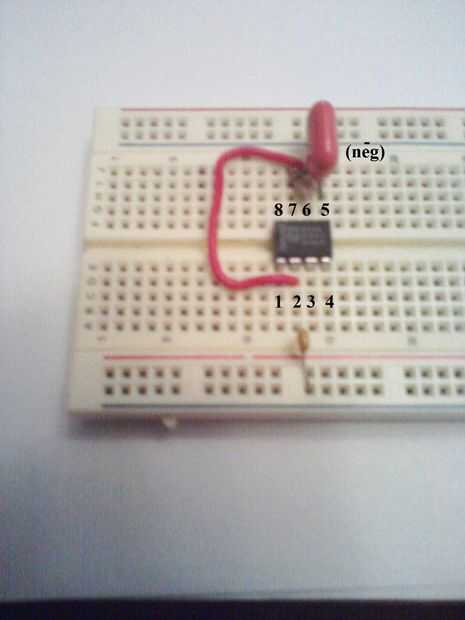

Conectar el condensador de 0.01μF entre el Terminal GND (-) y pin 5 del IC555.
Paso 6

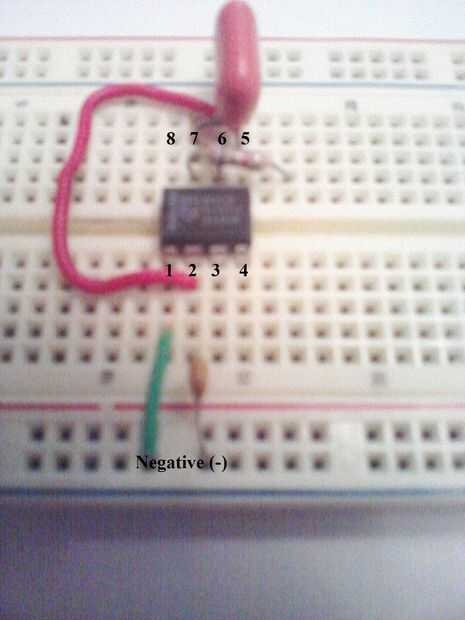

Conecte el pin 1 de la IC555 al Terminal GND (-).
Paso 7
Conectar la resistencia de 6,8 K al pin 7 del IC555 y dejo en espera la otra terminal para conectar posteriormente a la resistencia de 4.7K.
Paso 8

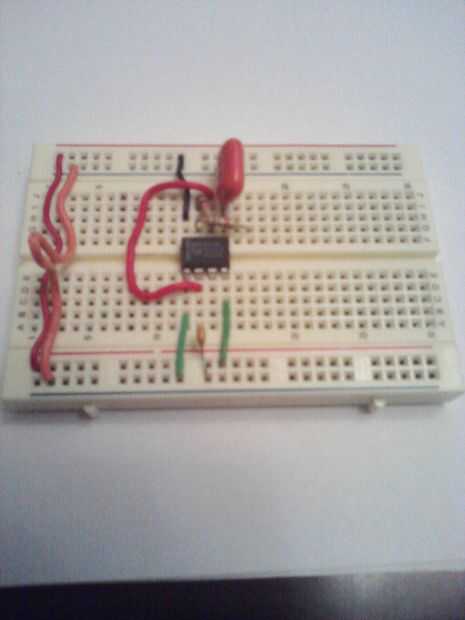

Conecte los pines 4 y 8 al terminal positivo.
Paso 9

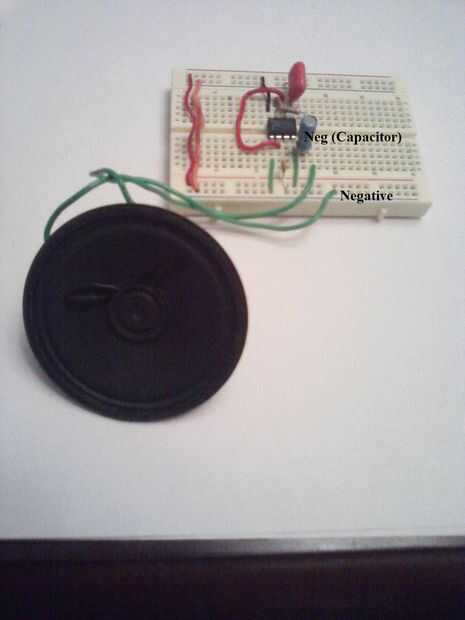

Conecte el condensador electrolítico de 22μF entre el pin 3 del IC555 y el altavoz: terminal positiva pin3 y el terminal negativo del altavoz. El altavoz se conectará al terminal negativo de la placa y el terminal negativo del condensador electrolítico de 22μF.
