Paso 2: Opciones de Hardware

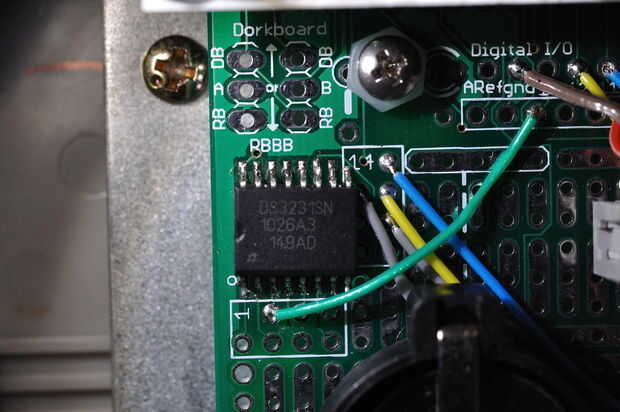

Una de las razones grandes para ir con la placa BRD dispositivo malvado era el área de montaje en superficie SO de 14 pines. El DS3231 es un 16-pines por lo parte, pero resulta pines 8 y 9 son NC (no conectado) por lo que era posible cambiar la pata de un chip a la derecha y montarlo en las restantes 14 pastillas. De lo contrario tienes que comprar y la soldadura hasta un 16-pines adaptador por el agujero, hacer tu propio PCB o comprar algo el hecho como un Chronodot. Necesitaba algo de espacio para soldar un 14 pines para el VFD y el soporte de la batería por lo que el malvado BRD dispositivo fue la elección correcta. También fue la opción más barata.
Elegí la pantalla VFD de pantalla LCD compatible porque quería legibilidad sobre todo lo demás. VFDs tienen algunas desventajas, a saber, costo y consumo de energía. Tengo suerte y encontró un vendedor de eBay con un montón de estos a un buen precio. Si tuviera que pedir directamente en la cantidad de 1 x de Noritake podría reconsiderar. Este proyecto es impulsado de pared, para que consumo no es un problema. El VFD es un CU20029ECPB-W1J, si te estás preguntando.

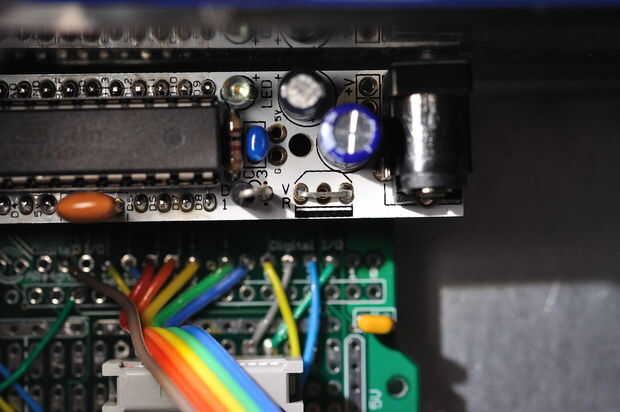

Porque tenemos un poder VFD (~ 300 mA @ 5v) decidí contra un regulador de potencia lineal. Lo he probado antes con este VFD y sólo consigue demasiado caliente para un recinto sin ventilación, incluso con un 7.5v fuente de alimentación. Un adaptador de alimentación conmutada regulada 5v bueno es barato, confiable y mantiene fresco dentro de su proyecto. El BRD se proporciona para un regulador lineal pero es una simple cuestión de pins de puentear 1 y 3 donde iba el regulador.
Finalmente, la opción caso era cuestión de encontrar uno con una placa lo suficientemente grande como para acomodar el VFD. Resultó que 1/8" plexiglás necesitaban un poco de lija en los bordes con una lija de grano grueso con un tamaño tal que encaje en el canal existente de la placa frontal. Se trata-Kit de un Pro 203-115A. Lo obtuve desde Alltronics.
