Original XBox controlador memoria tarjeta ranura USB conversión (5 / 6 paso)

Paso 5: Cableado e instalación de conector USB

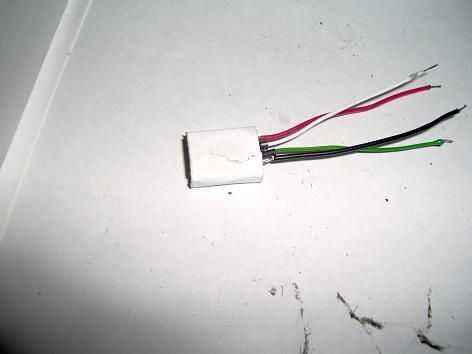

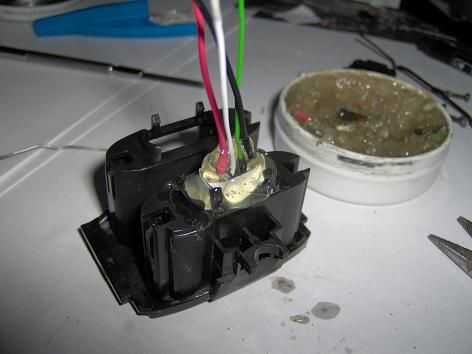

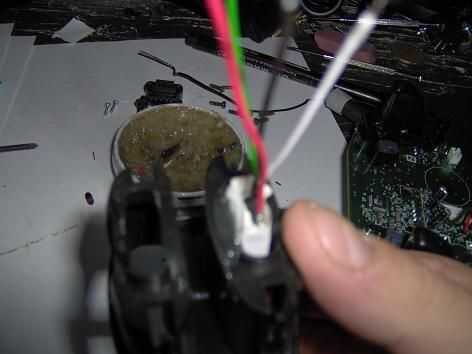

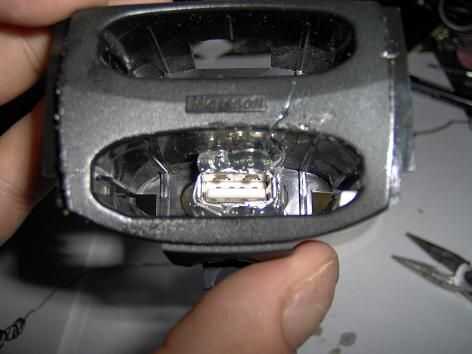

Tomar un trozo de cinta y envolver alrededor de la conexión USB de metal. Usé cinta de enmascarar, como el propósito de esto es evitar que penetre en la toma de pegamento caliente. Ahora pegue la parte posterior del encaje en la parte inferior de la Asamblea de tarjeta de memoria. No se olvide de pegar el extremo del encaje para que los cables están cubiertos para arriba en el aislamiento de los cables. Esto asegurará que los cables no cualquier exceso de flexión y no se quite. En el interior de la Asamblea, ejecutar una pequeña cantidad de pegamento en los lados superior e inferior de la toma. Mojar el dedo Punta inmediatamente después y alisar el grano hará que este suave y al ras (está un poco caliente pero no debe quemarse). Deje que este enfríe todos durante unos minutos para asegurarse de que el zócalo esté recta.

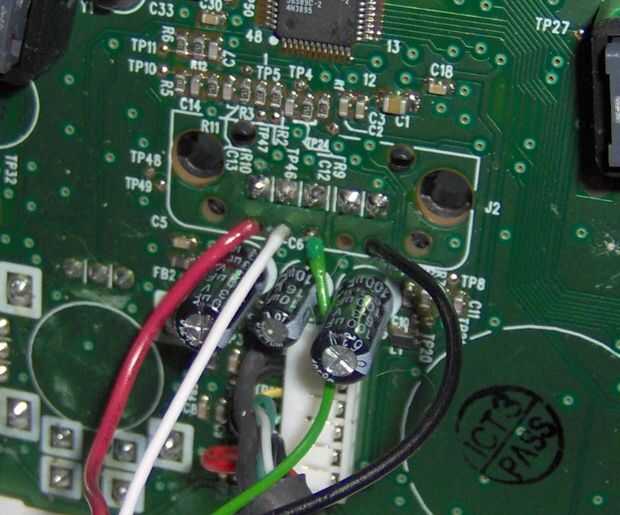

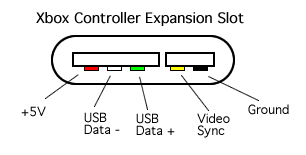

Ahora para hacer el siguiente paso requerirá algunos de soldadura, así que asegúrese de tener cuidado de no quemarse. En la guía de cableado incluida, usted verá una explicación detrás de cinco pernos. El cable amarillo no es casi nunca necesario por cualquier razón distinta de accesorios y no es necesario este proyecto para que el agujero no se utilizará. Los cables tienen que insertarse en desde abajo, que es el mismo lado que la toma que fue quitado. Un buen punto de partida es que el cable verde soldado al orificio central. Asegúrese de utilizar un flujo (extendió a mina con un final de partido de papel), y muy fino de la soldadura. Una manera fácil de saber qué cable va a donde es la siguiente: (con los disparadores hacia arriba) rojo blanco verde negro vacío. Los cables deben soldarse en por la parte superior de la Junta, donde queda la otra toma. Luego ejecute algun pegamento a lo largo de donde los cables de alimentación en mantener los cables de ajuste fuera del tablero.
