Paso 2: Diseño del nuevo medidor
La etiqueta de ma no se va a cortar si queremos que se sepa lo que está sucediendo. Tiempo para hacer nuestro propio!
Se unen los archivos terminados, por lo que estos pasos sólo son necesarios si desea diseñar su propio.
Hacer plantilla
- Tomar una foto agradable del recto de su medidor
- Medir el ancho de la etiqueta original
- Traer la foto en Adobe Illustrator o similares y la escala a ser del tamaño exacto que es en realidad
- Puesto que la foto en una capa de fondo y bloquearlo para que accidentalmente no moverse alrededor o la escala
- Opcionalmente, usted puede imprimir en esta etapa para que su escala sea exacta
Diseño indicador de cara
Para hacer esta cosa mirada oficial y sciencey decidí usar DIN, una bonita fuente alemana. Después de mucho pensamiento y matemáticas, se determinó que la cantidad escalar que se mide por el aparato solar es μDroplets/cubit² (microgotas por cuadrados cubit). El medidor se lee de manera exponencial, con una asíntota en el infinito. Delimitar la zona de peligro requiere probar su panel y su medidor antes de tiempo. Tengo suerte y tenía una bonita incluso difundir.

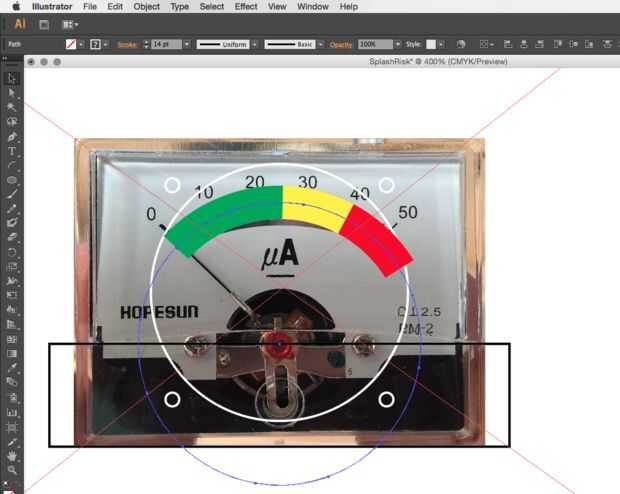

- Dibuja un círculo alrededor del punto de pivote de la aguja hasta que cruce las marcas existentes. (Mantenga Alt-Shift en la herramienta elipse y arrastre hacia fuera)
- Abra el menú de movimiento y aumentar el ancho de trazo de un grueso rodea el medidor de la barra. He usado 11pt.
- Todavía en el control de menú de movimiento discontinua línea. Hacer el guión sobre 8pt y la diferencia un número absurdamente grande como 1000pt. Esto le da una barra arqueada parcial que se puede fácilmente cambiar el tamaño y color.

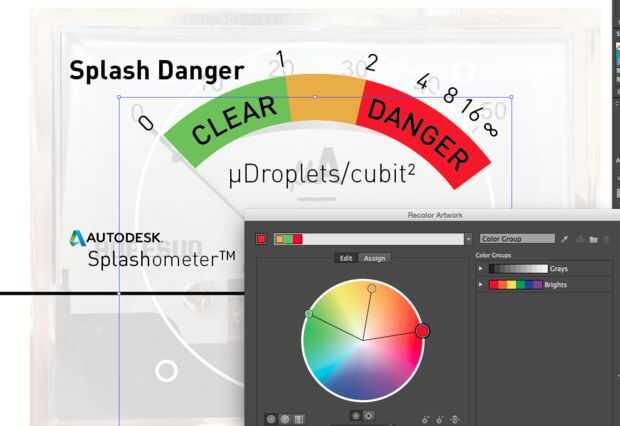

- Hacer el trazo verde y gírelo hasta que quede alineado con el cero en el medidor original.
- Copia el círculo, pegar en el lugar y repetición de amarillo y rojo.
- Utilice la herramienta de texto en un trazado para escribir claro y peligro

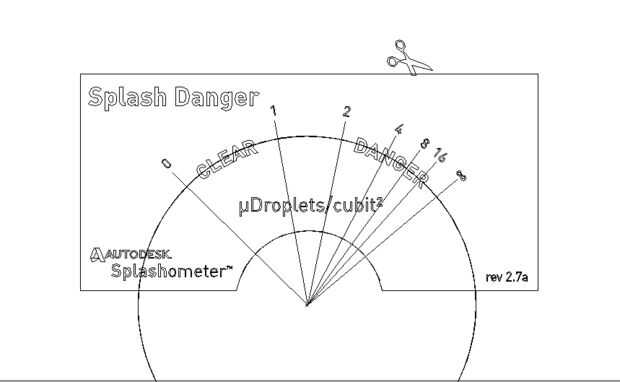

- Utilice la herramienta de texto en un trazado para escribir los números de las marcas de paso.

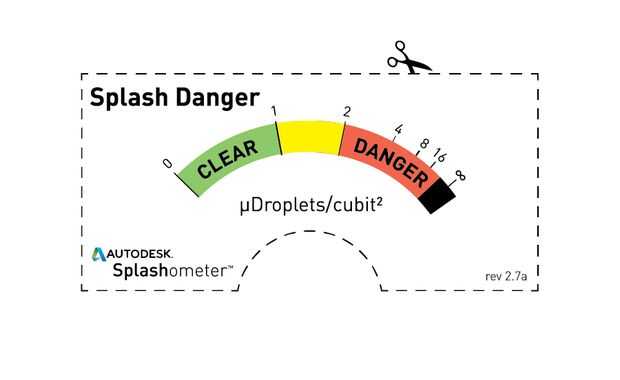

- Agregar logos y etiquetas

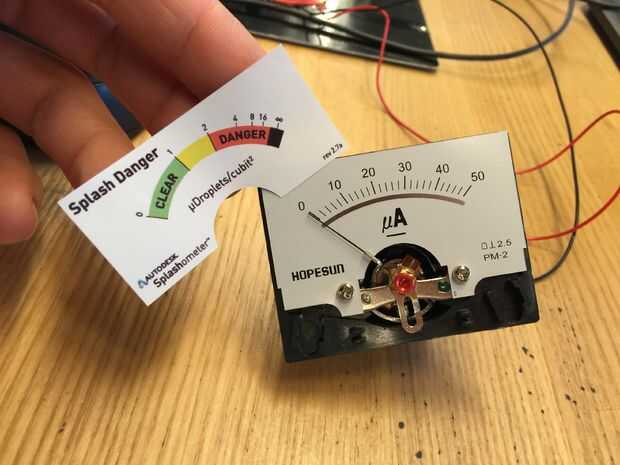

- Imprima, recorte con un X-acto y ver si cabe. Probablemente se necesitarán ajustes menores.
Ajuste y pegamento

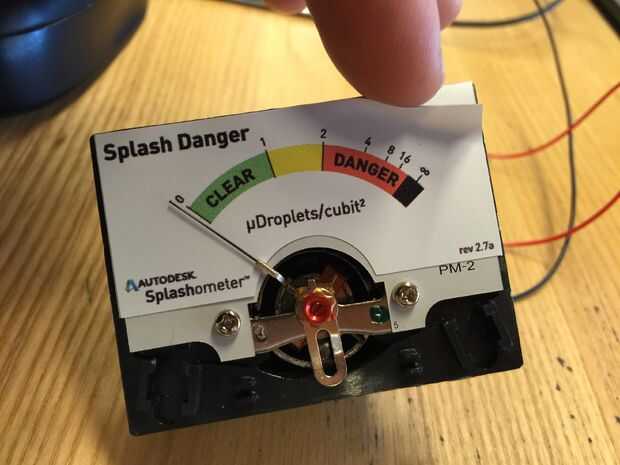

El diseño se puede cortar papel impresora regular y pegamento pegado a la cara viejo. Simplemente fuerza la cubierta de la galga y deslice la pegajosa letra detrás de la aguja. Una vez, vuelva a montar el manómetro.
