Paso 8: Soldadura en la matriz de LED 8 x 8.
Esta matriz de LED es realmente bi color que significa que cada LED tiene un rojo y un componente verde (dos colores)
Cualquiera puede tener una pantalla de color verde o rojo dependiendo de cómo instalar la matriz.
Si desea que la pantalla sea verde entonces usted sólo soldadura en sin ninguna modificación. Dicho que la pantalla verde no es tan brillante como el rojo.
Por esta razón recomiendo que modifique la pantalla ligeramente en orden para que se muestre en rojo. (se ve mucho mejor así.)

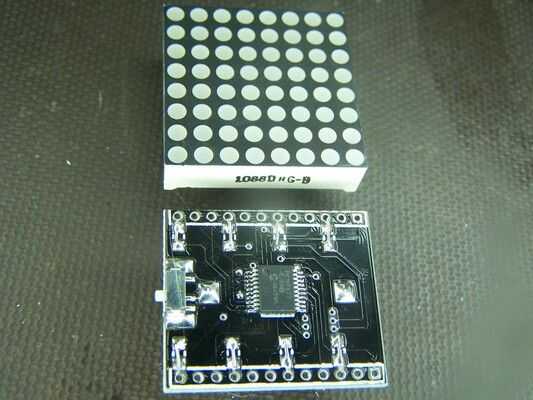

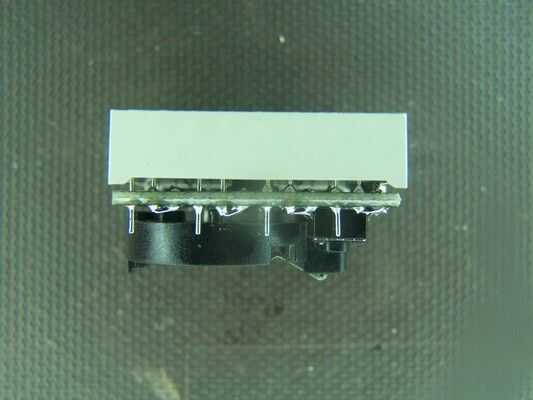

La primera y segunda foto muestra cómo instalar la matriz que se muestra verde. No necesita doblar ninguna de las patas a todos. La pantalla tiene un texto escrito en negro en uno de los lados. línea su PCB y mostrar hasta al igual que en la primera foto, y luego recoger la exhibición de LED y ontop del PCB. pasar las piernas y en el reverso de la soldadura. Y eso es todo, está todo listo para ir!
Este siguiente paso es configurarlo para una pantalla roja.

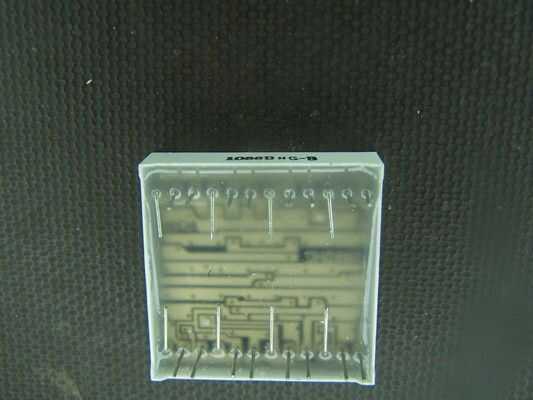

Voltee la pantalla y doblar las 8 piernas como se muestra en la tercera foto. (Estos 8 patas son las conexiones de cátodo verde - que no queremos usar ya que queremos que rojo). -También tenga en cuenta el texto en negro en la parte superior de la pantalla. Asegúrese de que usted los pines correctos de la cama o que probablemente no funcionará!

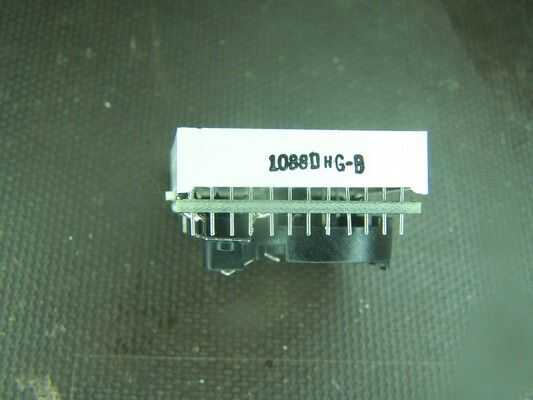

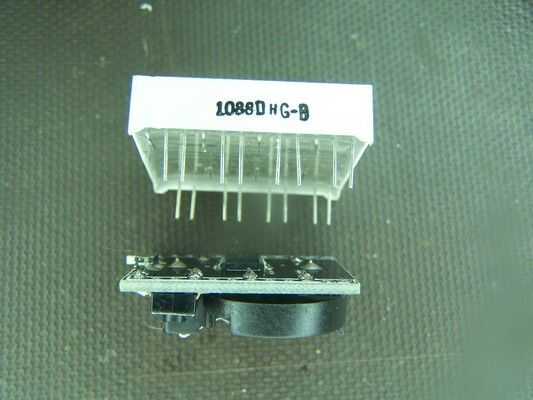

Ahora que tienes doblado - es sólo una cuestión de guarnición los pines hacia arriba (ver foto 4) como lo haría la versión verde. Presione la pantalla en los orificios y luego de la soldadura en el reverso.

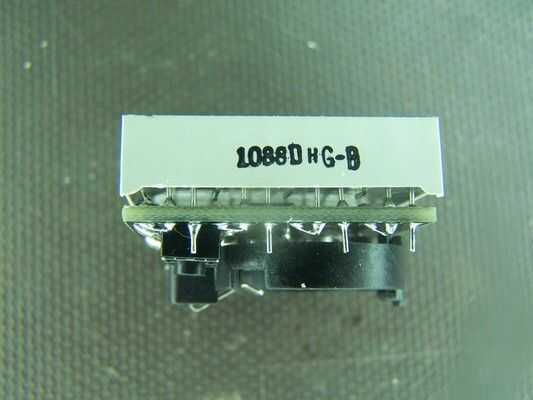

Una vez soldado en, agáchate ocho conexiones a los electrodos vacantes junto a ellos como se muestra en las fotos 5 y 6. Todos se doblan en la misma dirección como se muestra en las fotos.
Una vez hecho esto, soldarlos, cortar las otras patas y listo!

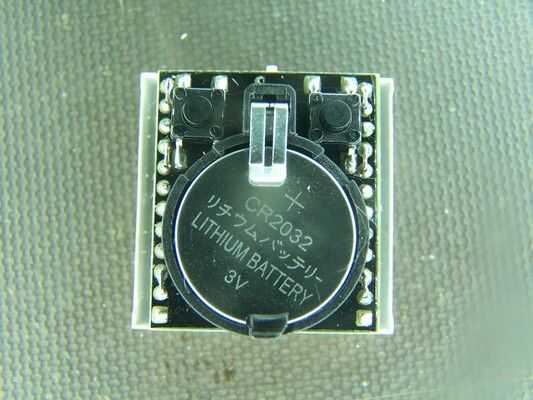

La última foto muestra lo que parece el proyecto terminado (con la batería instalada)
