Paso 5: Paso 5: Añadir un toque más #2

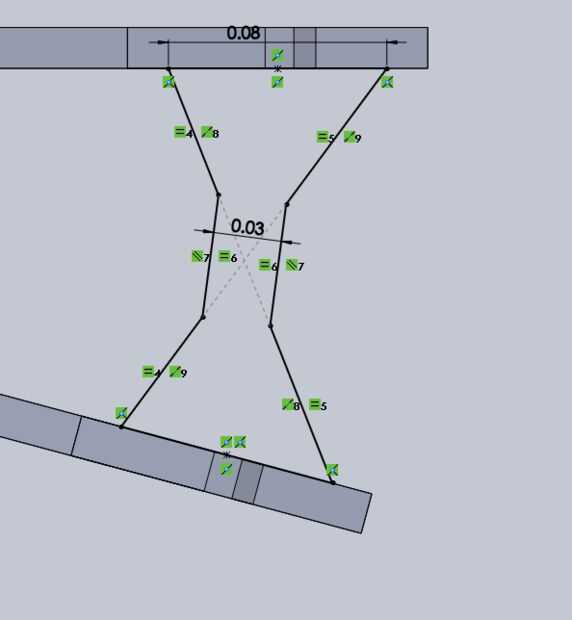

En este paso, agregamos la pieza de conexión entre las puntas poco en los grandes picos. A fin de este paso a salir, todo debe hacerse con mucho cuidado. En primer lugar, trazar 8 líneas como se muestra en la segunda figura de arriba. Tenga cuidado de que no hay restricciones no deseadas se agregan automáticamente. se desea que las dos líneas que ponen a lo largo de las puntas poco a ser coincidente con la anterior en ambos extremos. Número 1-6 a partir de la parte superior izquierda va hacia la derecha de cada línea.
Las líneas 1 y 7 son de igual longitud, como 3 y 5 como 4 y 8.
Líneas 1 y 5, 3 y 7 son colineales,
Líneas 4 y 8 son paralelos y separados 0,025 pulgadas
Las líneas 2 y 8 son iguales, set 2 a 0,08 pulgadas de largo
Posición las líneas 2 y 8 en el centro de la pequeña espiga primero dibujo un punto en el punto medio de la espiga pequeña y restricción que es el punto medio de las líneas así.
Sacar esto hacia abajo en 0,018

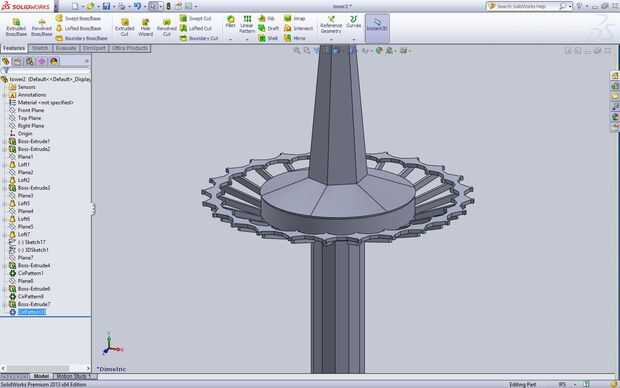

Producirá la cinta de conexión
