Ornamento del tubo Nixie (1 / 5 paso)

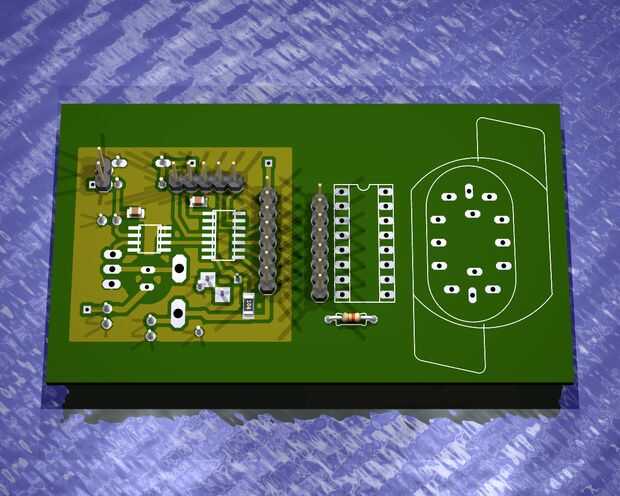

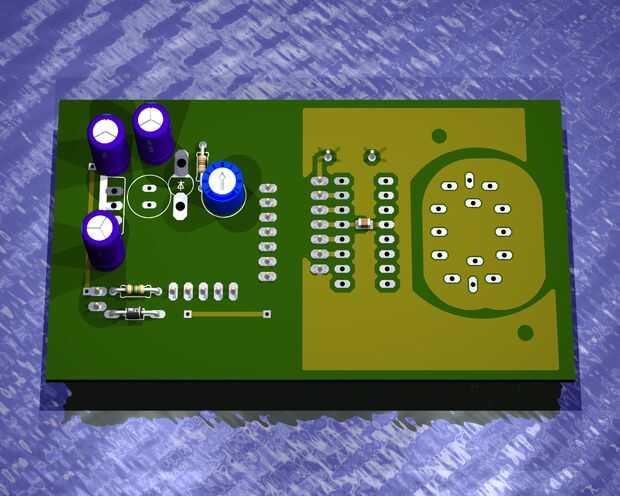

Paso 1: Resumen de diseño

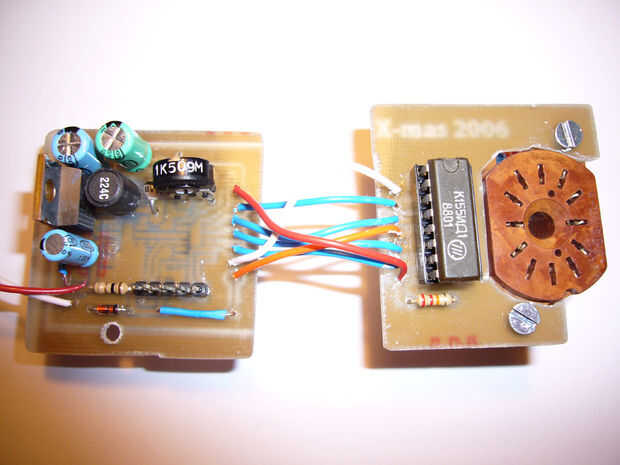

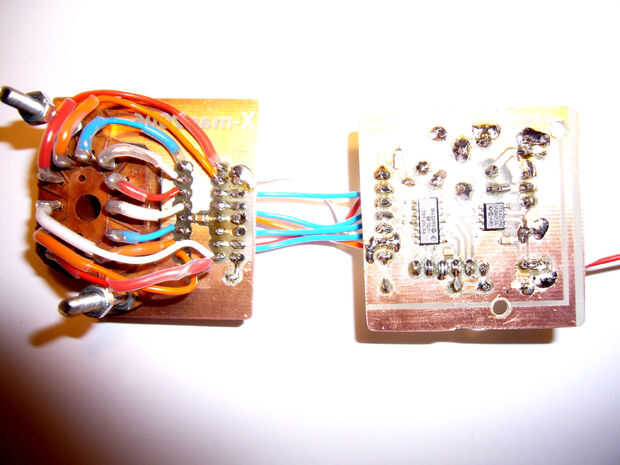

El adorno de tubo de nixie tiene 3 partes principales:
1. una fuente de alimentación aumenta 5 voltios a 180 voltios para el tubo de nixie.
2. un conductor de tubo – cambia el dígito tubo iluminado por tierra uno de los cátodos del 10 tubo. Usé al ruso lo que sea KD155.
3. un microcontrolador, un microcontrolador PIC une todo, funciona la fuente de alimentación y cambia los dígitos que se muestra en el tubo de nixie a través de un interfaz de cuatro cables para el controlador de tubo IC (ver anterior).
