Ornamento del tubo Nixie (3 / 5 paso)

Paso 3: Portador de tubo

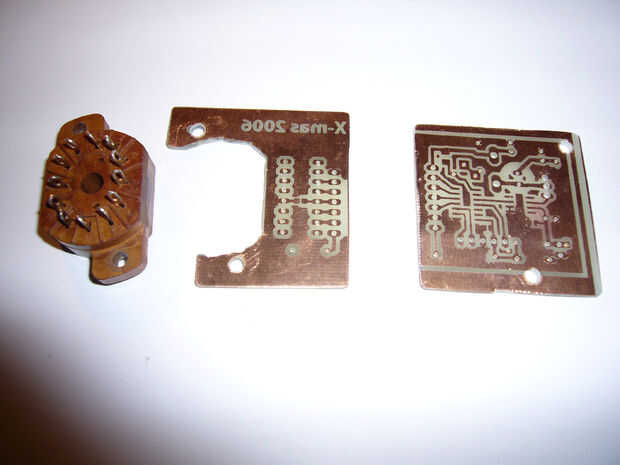

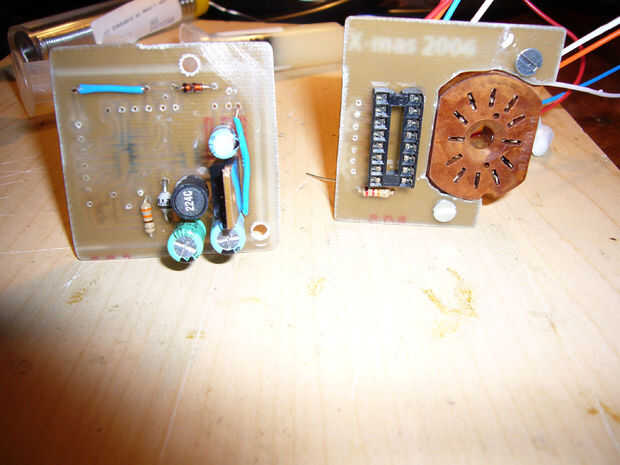

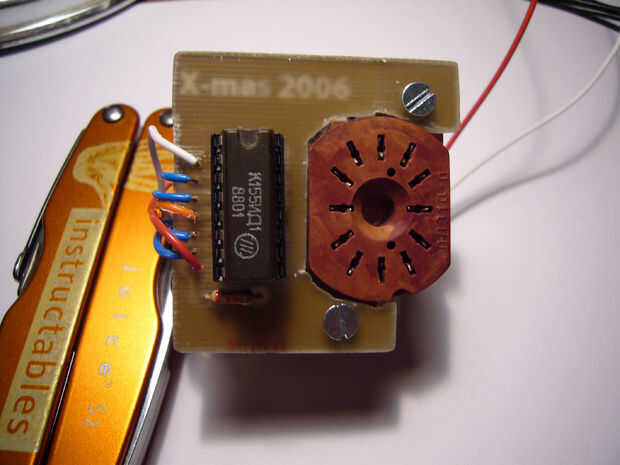

El 'portador de tubo' es la cara de la ornamentación tiene un zócalo de tubo nixie en 12 estilo y el controlador de tubo de nixie KD155 IC. Me corte la placa de circuito para la toma de tubo nixie y atornillar el enchufe a la Junta. Tornillos largos fueron utilizados para que la alimentación podría estar atornillada a la parte posterior.

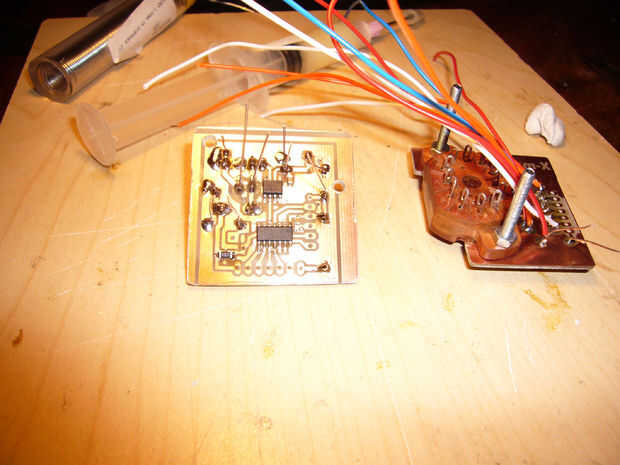

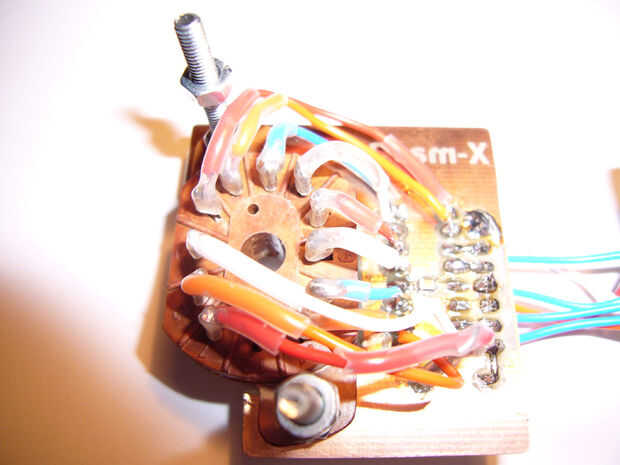

Asamblea fue un poco intensa. Los cables de la IC a la toma del tubo de nixie fueron soldados directamente en el mismo agujero como la IC. No un gran diseño, pero había trabajado y había ahorrado un montón de espacio. Cubrieron a los conductores de conexión a la toma de tubo con tubo retráctil para un look más profesional (pero sobre todo para proteger contra cortocircuitos).
