Oscilador de frecuencia ultraelevada (3 / 5 paso)

Paso 3: Añadir las resistencias

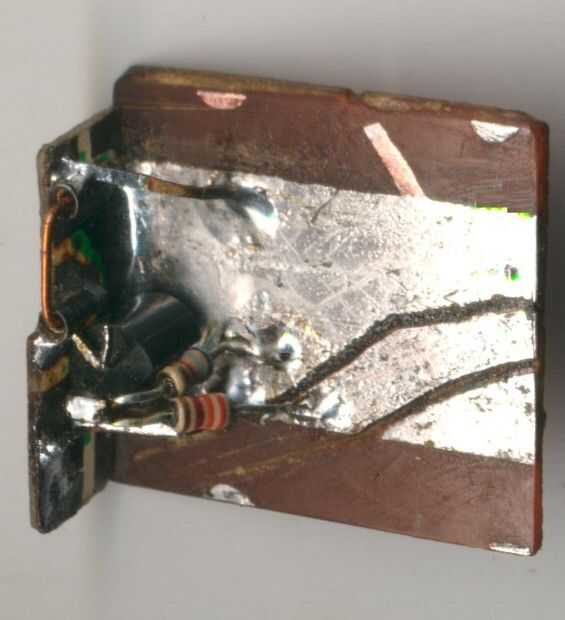

Las resistencias han sido soldadas en siguiente. No son críticos que, sin embargo, para mantener compacta la Asamblea para que otro escenario o dispositivo acoplable a la Junta más adelante, han sido exprimidos junto contra el transistor.

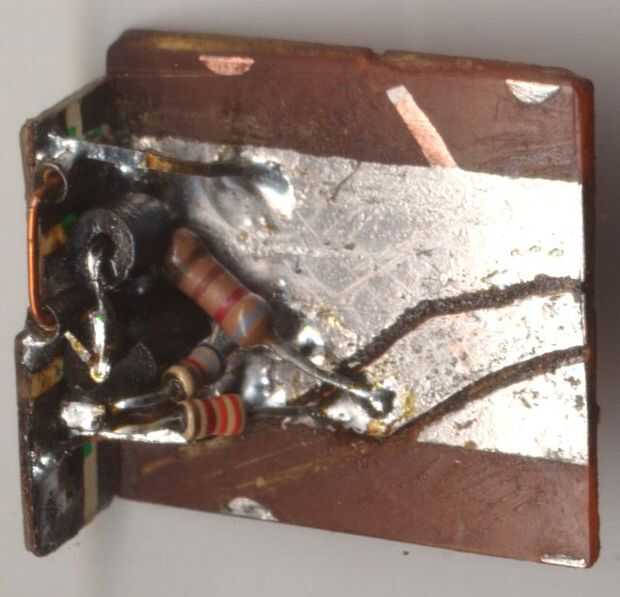

Un grano de ferrita (pedazo de núcleo de ferrita con un agujero por el medio) se ha colocado sobre la cabeza de la resistenc emisor para formar un pequeño inductor allí.

Con frecuencia, teniendo aparte viejo engranaje de rf, me cruzo con estas bobinas con núcleos de ferrita en ellos. Algunos de estos núcleos tienen agujeros a través de ellos y se salva como ferritas.
