Paso 5: La bobina y piezas
Llegué al anchura/grueso de la bobina moviendo uno de los imanes sobre un clip sobre una mesa hasta que el imán afectó el clip y luego mide la altura entre el imán y la mesa. Fue alrededor de 25mm, funciona para mi :)
El ancho suele ser 1.5 x la altura.
No hay mucho más que decir sobre la forma de bobina que hice un plano leve a estabilícelo y había enroscada en una base de capas usando correa de cobre de la tierra vieja llana.
Primero envuelve cinta aislante alrededor de la bobina para proteger el cable de cortocircuito hacia fuera por la correa.
Capas base fue elevar la altura de núcleo de la bobina al mismo nivel que los imanes.

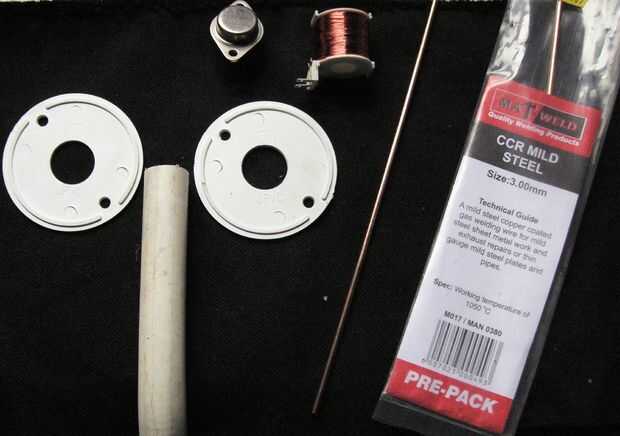

El núcleo de la bobina es cobre cubierto gas barra también conocido como R60 barra de soldadura de la soldadura. Solía llano antiguo laca automotriz de cada pieza de varilla para reducir corrientes de Foucault en el núcleo (reduce también el efecto de calentamiento)
Otros han usado hierro galvanizado alambre del lazo (edificio comercial) pero la R60 acero cubierto de cobre es el material recomendado por el inventor de sí mismo.
El alambre magneto usado es clara revestida 0,3 mm, 90 metros de largo. Cortar por la mitad y torcidos los 6 por 45 m piezas juntos, esto se conoce como Alambre Litz o Litzing .
Litzing los cables mejora las características del voltaje un poco pero!!!
No es necesario utilizar cable de Litzed
2 filamentos correr al lado de uno bifilar estilo funcionará igual de bien. También le ahorrará tiempo y molestias. La razón por la litzed el cable fue porque no Cyril hago tienen una vida, había 6 hebras y el litz manera era más ordenado, un poco es las características del voltaje mejor.

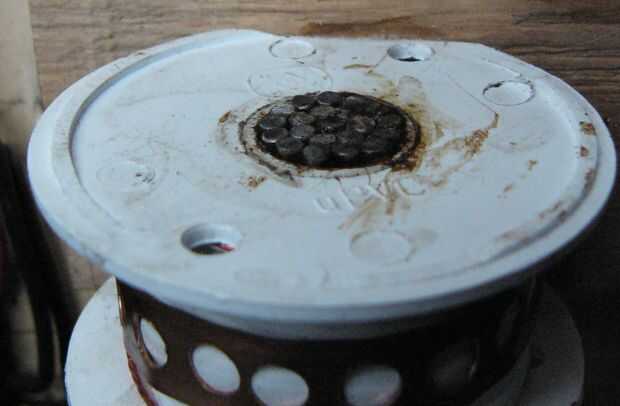

la imagen de abajo se toma desde el lado de la rueda con los orificios para el cable en el otro lado
