Paso 8: La electrónica
Usé 3 1N4007 diodos 1amp 1000v
1 resistencia de 5 vatios de 12 ohm (cos funcionaba y tenía un montón)

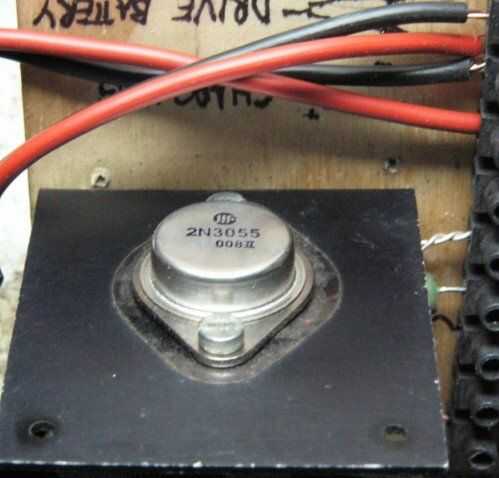

1 TO3 estilo 2N3055 alta potencia NPN transistor
variable de la herida del alambre 1 pote de 1 K ohm (potes de pista de carbón estándar duran aproximadamente 1 hora)
1 12V dc 3 o 4 auto watts (auto como en coche)

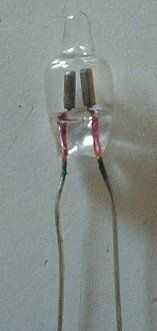

Lámpara de neón de 1 estándar 95v (mejor conseguir algunos, protegen a la ensambladura del emisor de colector del transistor)

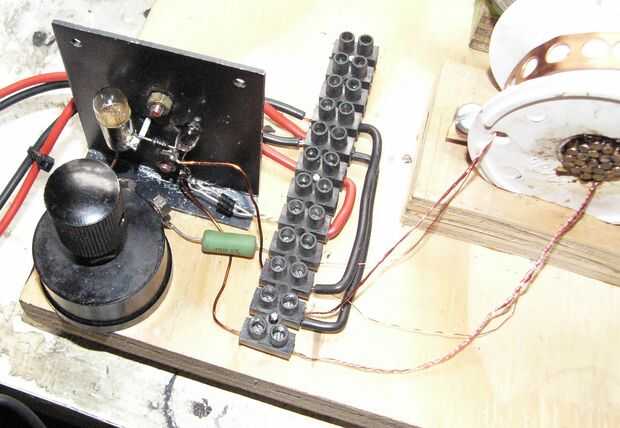

bloques de conexión según sea necesario
Primero tuve 3 hebras para gatillo y 3 para poder conducir, sin embargo me mide la corriente que fluye en el cct de gatillo y se ' pelea de 10-15 miliamperios, 0,3 mm es bueno para 200ma, por lo que he configurado como 1 disparador y la 5 potencia. Revoluciones son corriente arriba y carga depende así en sobre 500-600 ma.
El truco para conseguir a todo derecho de trabajo es de impedancias, que significa que a menos que su bobina de disparo es de 13,4 ohmios y potencia bobina 3,7 ohmios, entonces usted podría necesitaran para intercambiar valores de los componentes hasta las cosas funcionan bien. Si la longitud del cable es menor de 45m puede que necesite una resistencia de base más grande, el diag de cct en el foro de Bedini_monopole3 tenía una resistencia de 100 ohmios base.

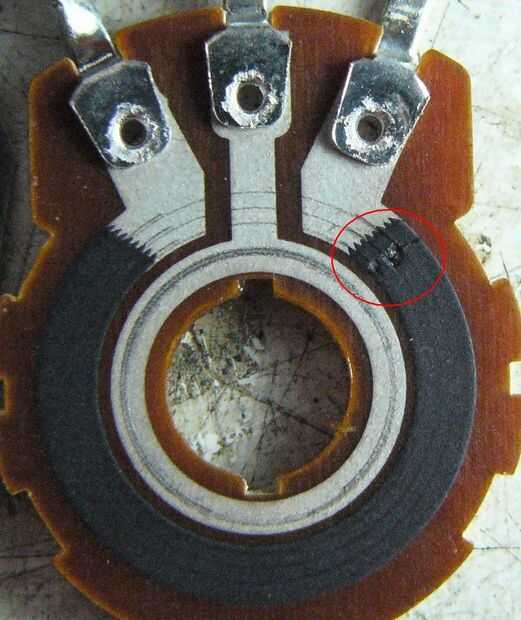

Las macetas variable de carbono pista no mantienen durante mucho tiempo, especialmente cuando jugueteando con el bote, algunas gentes han reportado picos de hasta 400V.
Mientras yo estaba afinando al principio vi una luz muy brillante y crepitante ruido que sale de la olla de 1K, parecía de soldadura al arco, hundió así que supongo que es esencialmente lo que era.
Conduce su genial para tirar de la carga de la batería de circuito abierto y la bola pequeña reloj relámpago saltando alrededor del bulbo de neón, sin embargo no pasado mucho tiempo así que por lo menos tienen una cámara dispuesta :)
no mucho más que decir aquí ' cept acogerme como en el diagrama cct en el paso 1
