Paso 3: Especificaciones y cómo funciona

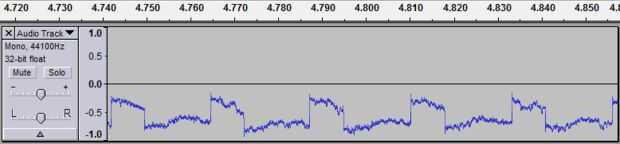

La forma de onda es a cuadrado (bastante ruidosa). Ciclo de trabajo depende de resistencias de carga del condensador y emisor camino
sin un alcance o no pude probar RF.
Todavía tengo que probar la gama máxima, pero fue desde el sótano a la habitación de esquina en el piso de la secante (aprox. 30m o 98 pies).
y es a través de dos plantas y dos paredes.
Ya que se necesita ≈.6V para convertirlo en un transistor permanece apagado hasta que el condensador (de carga aunque el resistor) llegue .6V
Luego enciende el transistor y el capacitor descarga aunque la carga (altavoz o transformador)
Se necesita menos energía para sostener el estado así cuando se apaga el transistor tendrá menos de.6 volts.
y vuelva a encender
Es un oscilador de la relajación similar al uso de un Diodo zener, lámpara de neón o las uniones de emisor colector en un bjt sin embargo tiene un menor requerimiento de voltaje y no componentes de la especialidad.
Potencia: 1.5-40V (2N2222A base abierta de la tensión colector-emisor es 40 voltios) teóricamente inferiores a 1,5 v es posible
Rango: ≥100m (98 pies)
Frecuencia: 1-200 MHz (depende del transistor utilizado)
