OscilloPhone: Utilice su Smartphone como un osciloscopio generador de señal
por Loann BOUDIN | 2015
Osciloscopios y generadores de señal son dos dispositivos electrónicos esenciales para crear y probar circuitos electrónicos. Desafortunadamente, estos dispositivos son muy caros para los estudiantes a partir de electrónica, o los fabricantes que utilizan circuitos electrónicos en sus creaciones una vez...
La idea de mi proyecto es repensar su smartphone como una plataforma portátil, potente y segura, capaz de simular un osciloscopio y un generador de señal para sus circuitos electrónicos. Aquí, el teléfono no es sólo un accessorize o un mando ordinario: se convierte en el centro del proyecto y una herramienta para ayudarle a crear mejores cosas en el futuro.
El proyecto OscilloPhone incluye:

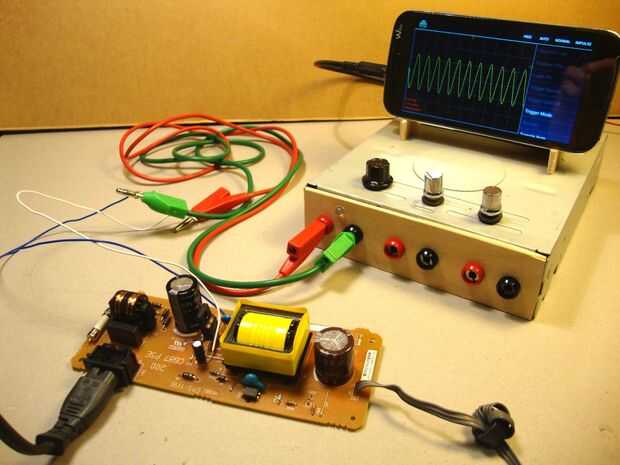

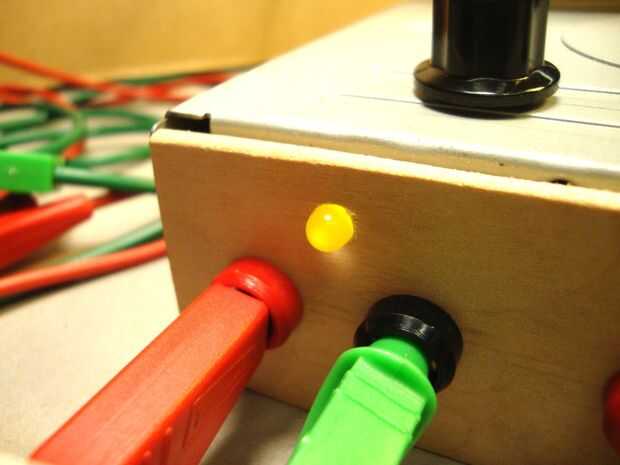

- un osciloscopio para visualizar las señales electrónicas que van desde 150 Hz a 15kHz. Más allá de este ancho de banda, las señales mostradas tienen una calidad inferior. Señales hasta ±50V para arriba se pueden inyectar en la entrada del circuito. Una LED de advertencia alerta al usuario cuando se mide una señal demasiado alta.
- señales de salida de generador de señal, capaz de generar la senoidal, cuadrada y triangular hasta 15kHz. Se utiliza un potenciómetro para ajustar la amplitud de la señal.

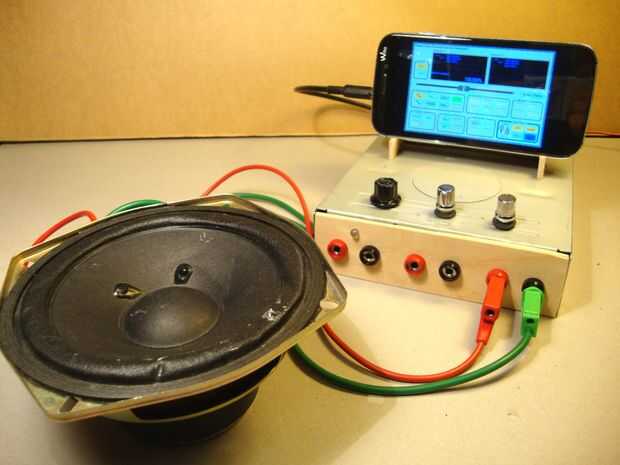

- una salida de energía para el generador de señal, capaz de generar señales sinusoidales, cuadradas y triangulares de hasta 15kHz y 2A. Se utiliza un potenciómetro para ajustar la amplitud de la señal.
Una parte de este proyecto se basa en un circuito electrónico inventado por chipstein. He reutilizado y mejoró su circuito para incluir en mi proyecto.
Al escribir este tutorial, quería proporcionar imágenes de excelente calidad para facilitar la realización de mi proyecto. Retocado algunas fotos para obtener un fondo blanco puro (ver paso 2) utilizando Instructable del reciente Antzy Carmasaic: "Pura blanca Fondo fotografía utilizando Smartphone"
