Paso 13: Ver las obras de resultado!

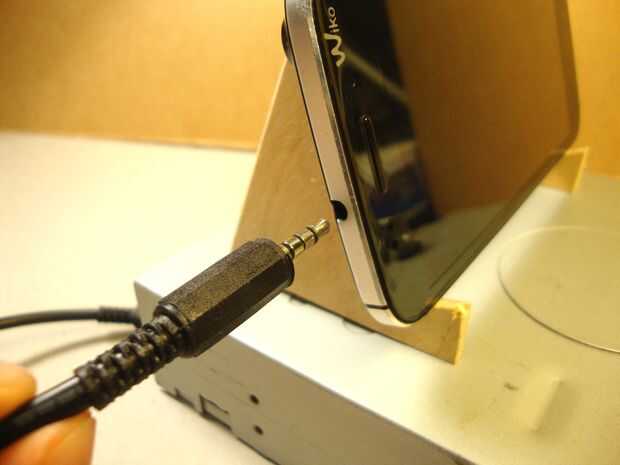

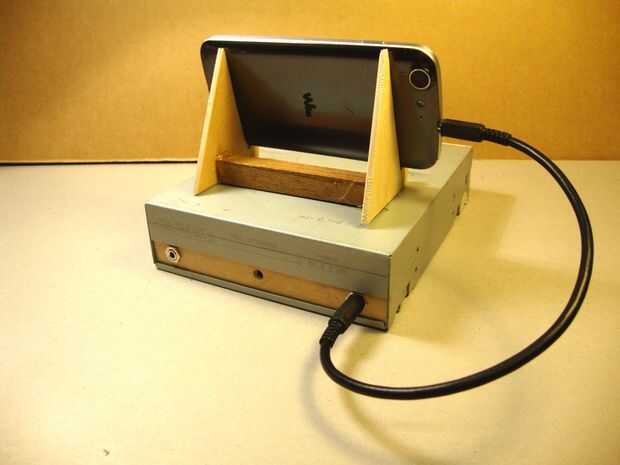

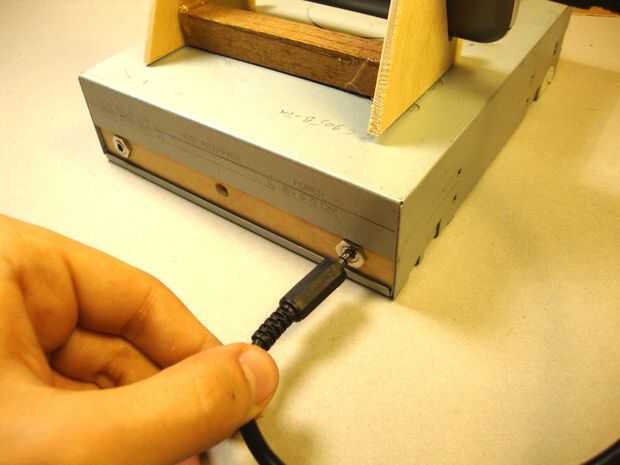

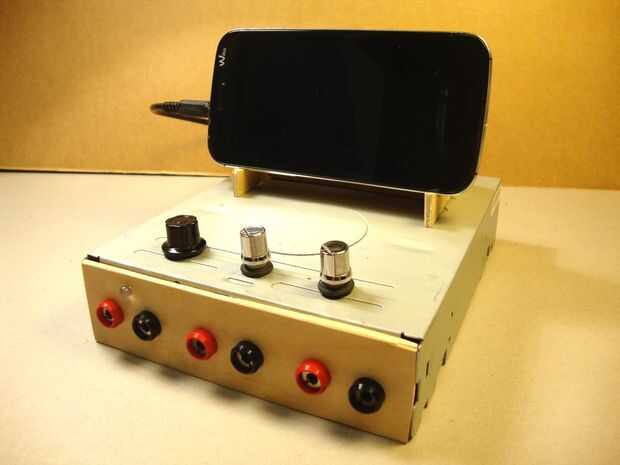

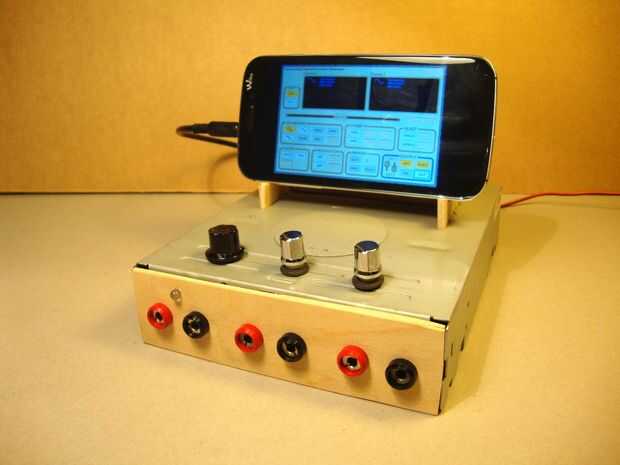

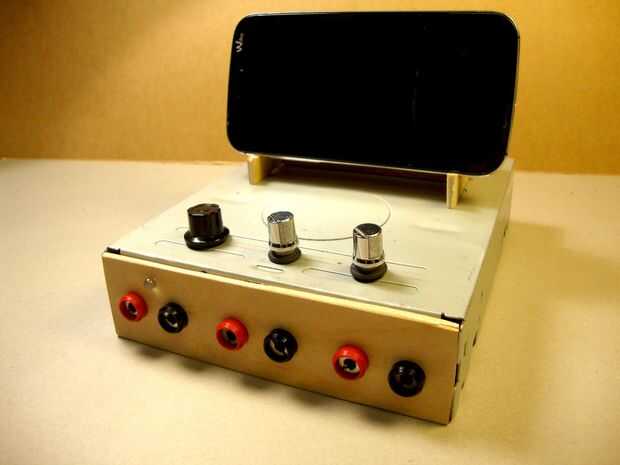

Para ver las obras de resultado, conecte el cable de enchufe masculino para el teléfono y el conector hembra del circuito.

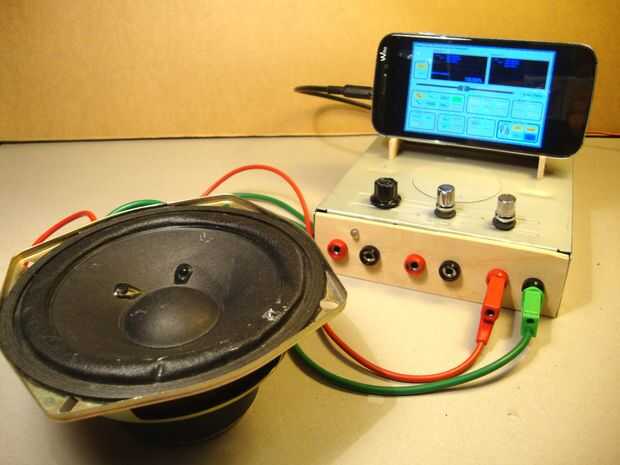

Para probar el correcto funcionamiento del generador de señal, conecte un altavoz a la potencia de salida del generador de señal y generar una señal sinusoidal de baja frecuencia (entre 300Hz y 1kHz). Usted debe oír un sonido por el altavoz, cada vez más agudo cuando la frecuencia aplicada llega a ser alta.

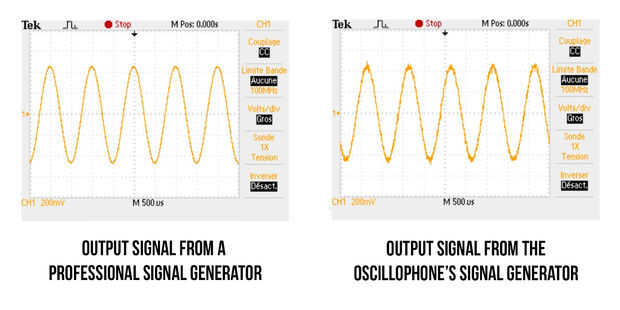

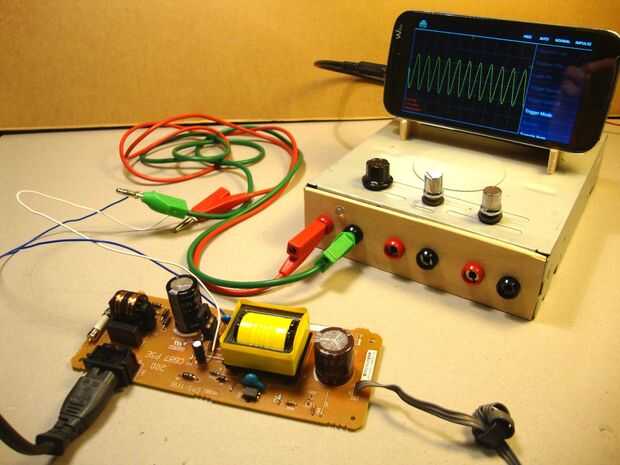

Un examen más riguroso consiste en visualizar una señal de salida del generador de señal en un osciloscopio profesional y se compara con la salida de un generador de señal profesional.
El resultado es impresionante: la señal de salida de este proyecto es pobre en comparación con el generador de señal profesionales, pero sigue siendo útil y suficientemente precisa.

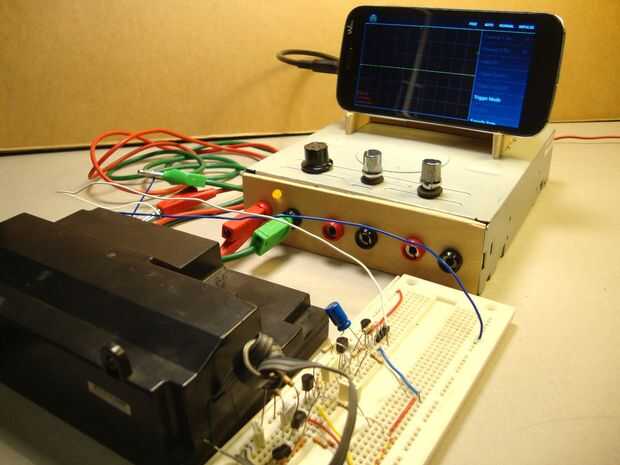

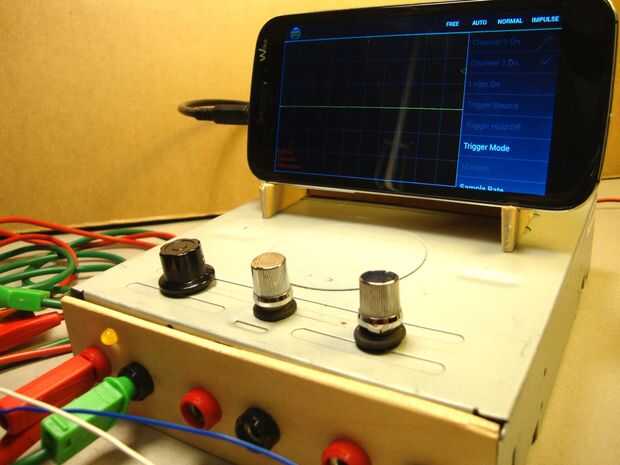

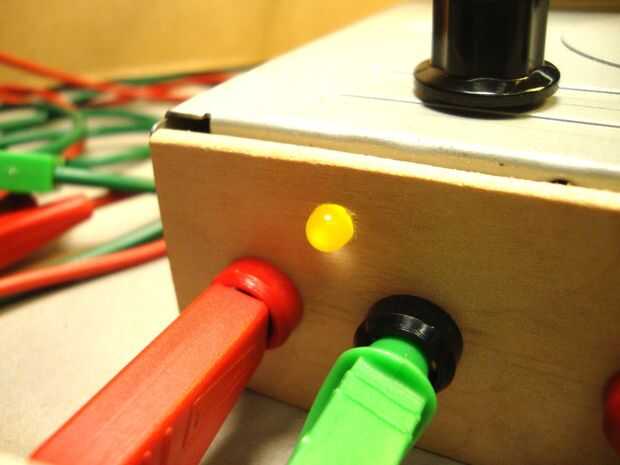

La entrada del osciloscopio de este proyecto funciona a la perfección: el LED de advertencia limita la señal hasta ±1.8V y le permite saber cuando la señal de entrada es demasiado alta. Si este es el caso, es necesario cambiar el rango de la atenuación de la señal a un nivel superior. Luego puede visualizar la señal en su teléfono, usando el osciloscopio.
