Paso 1: ¿Por qué los dispositivos electrónicos son tan importantes?
Estos dispositivos son muy importantes para un ingeniero en la marcha o cualquier fabricante que quiera construir circuitos electrónicos. Son la única manera de probar que tu circuito electrónico funciona tan bien como quieras con señales electrónicas.

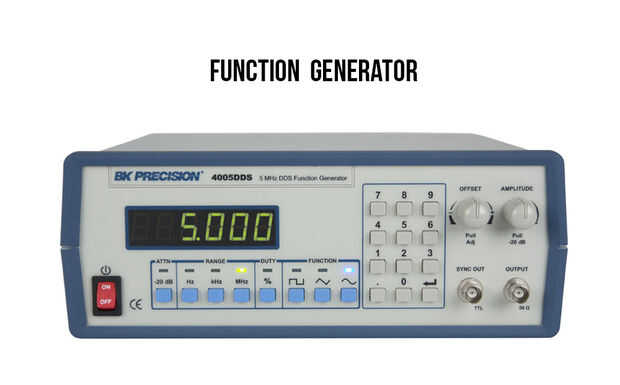

El generador de señal:
"Generadores de señal de, también conocidos vario como generadores de funciones o generadores de forma de onda, son dispositivos electrónicos que generan señales electrónicas sin repetición o repetición. Se utilizan generalmente en el diseño, pruebas, resolución de problemas y reparación de aparatos electrónicas o electroacústicas." -definición de generador de señal por Wikipedia
Como la Wikipedia definición dice, un generador de señal se utiliza para generar diversas señales electrónicas en aparatos electrónicos.
En el generador de señal, usted puede elegir el tipo de señal quieres (onda de seno es la forma más común de onda pero ondas diente de sierra, cuadradas y triangulares son comúnmente disponibles), su amplitud en voltios o en por ciento y su frecuencia.

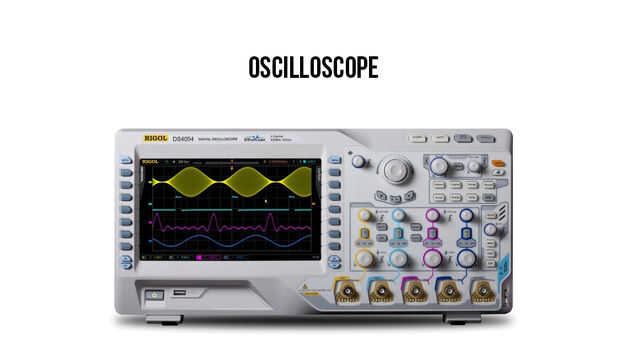

El osciloscopio:
"Un osciloscopio, anteriormente llamado un oscilógrafo, es un tipo de instrumento de prueba electrónico que permite la observación de voltajes de señal constantemente variables. Los osciloscopios se utilizan para observar el cambio de un tiempo señalado eléctrico." -definición de osciloscopio por Wikipedia
Más famoso que el generador de señal, el osciloscopio puede en efecto permite la observación de las señales eléctricas en el tiempo. Es un tipo de voltímetro para señales diferentes y no varían con una pantalla para la visualización. En la pantalla del osciloscopio, se pueden observar la forma, la amplitud y la frecuencia de la señal estudiada.
Cómo utilizar estos dispositivos:
¿Ahora que sabemos lo que son estos dispositivos y lo que pueden hacer, cómo utilizarlos?
En su lugar para tratar de explicar esto con un párrafo largo y aburrido, usaré un ejemplo de un circuito que deba probarse.

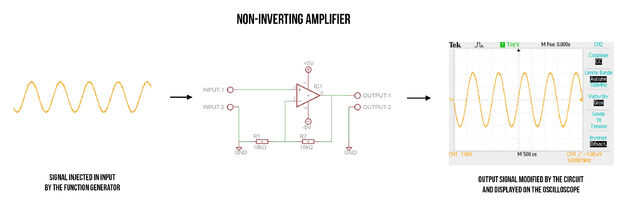

Vamos a probar el circuito llamado "amplificador de no invertir": aquí, este circuito debe amplificar dos veces el voltaje de entrada. Para comprobar si funciona correctamente, se genera una onda senoidal en la entrada del circuito con el generador de señal. Entonces, la señal de salida del circuito es conectada al osciloscopio, mide y muestra en la pantalla del osciloscopio.
Si el circuito funciona correctamente, la señal de salida será sinusoidal y cuenta con la misma frecuencia que la señal de entrada generado por el generador de forma de onda. Se amplifica la señal de salida dos veces frente a la entrada.
Conclusión: para probar un circuito electrónico, se genera una señal electrónica en la entrada del circuito del generador de señal. La señal de salida del circuito se mide con el osciloscopio y si cumple los requisitos, entonces el circuito funciona correctamente.
Por esta manipulación, visualizamos el impacto que tiene el circuito electrónico de las señales de entrada.
