Paso 2: Piezas, herramientas y habilidades
Aquí están los materiales, herramientas y habilidades que usted necesitará para este proyecto.
PARTES:
• (1 x) teléfono con conexión a internet
• (1 x) viejo controlador de CD (para la caja)
Tablón de madera de 30 x 30 cm • (1 x)

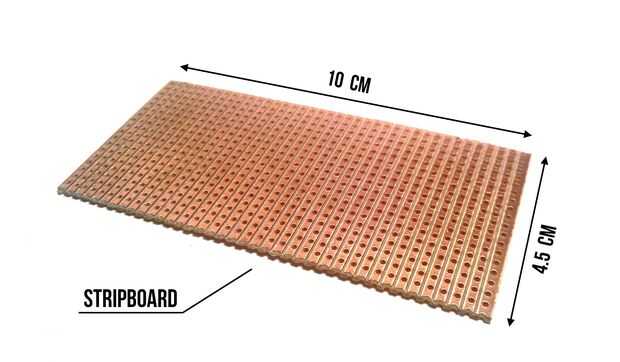

• (1 x) 10 x 4.5 cm placa perforada

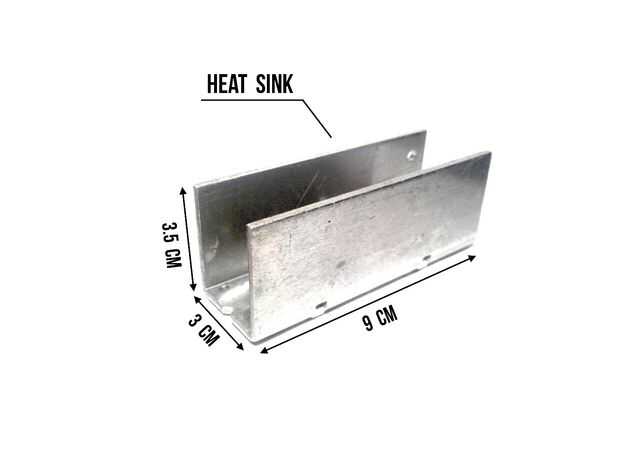

Disipador de calor • (1 x)
• (1 x) el interruptor

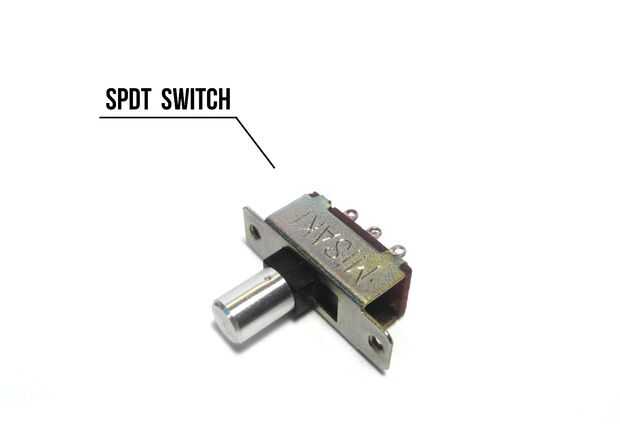

Interruptor SPDT • (1 x)

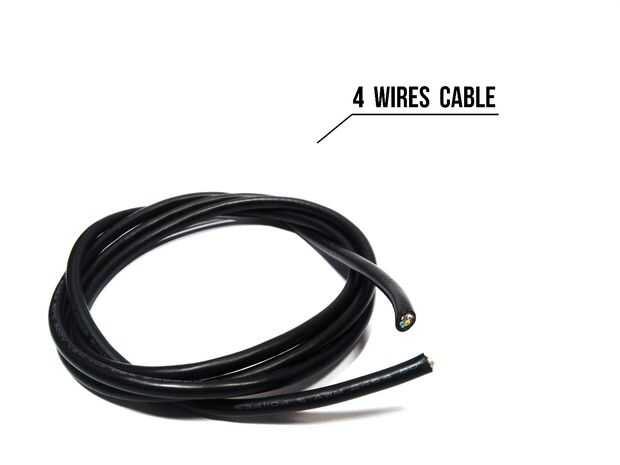

• (30 cm largo) 4 Cable de alambres

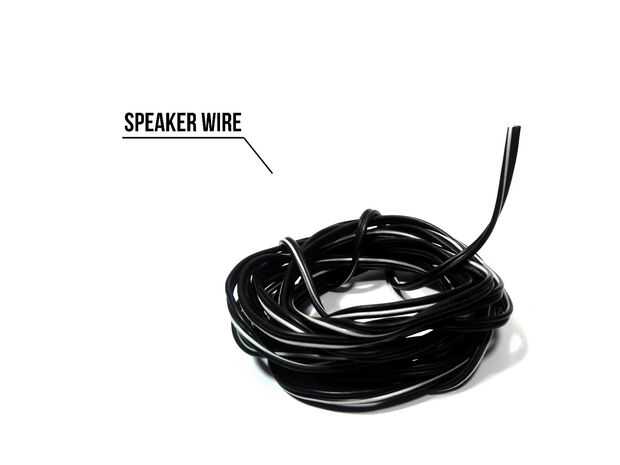

Cables eléctricos • (1,50 m de largo)

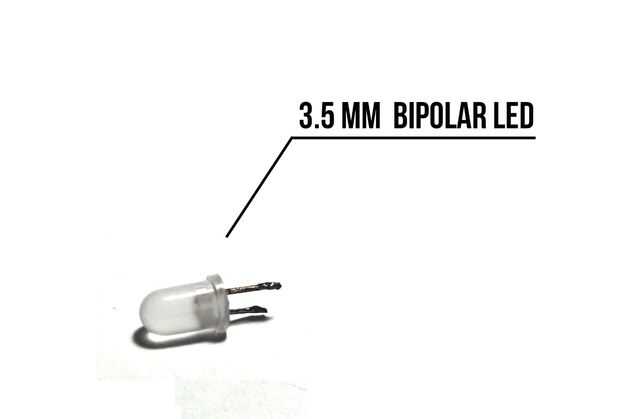

• (1 x) 3.5mm LED Bipolar

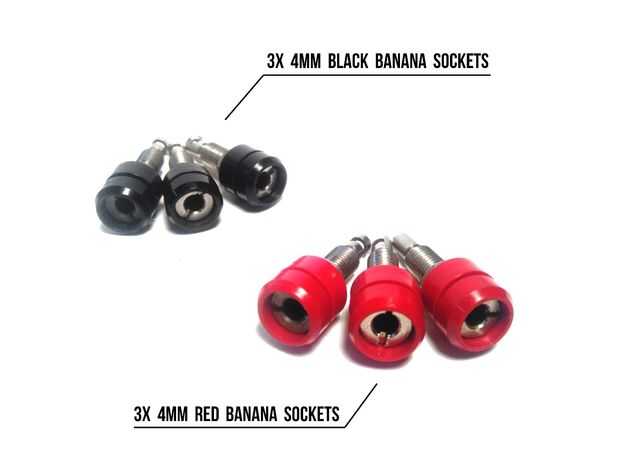

Enchufes de Banana negra 4 mm • (x 3)
• (3 x) 4 mm rojo plátano tomas

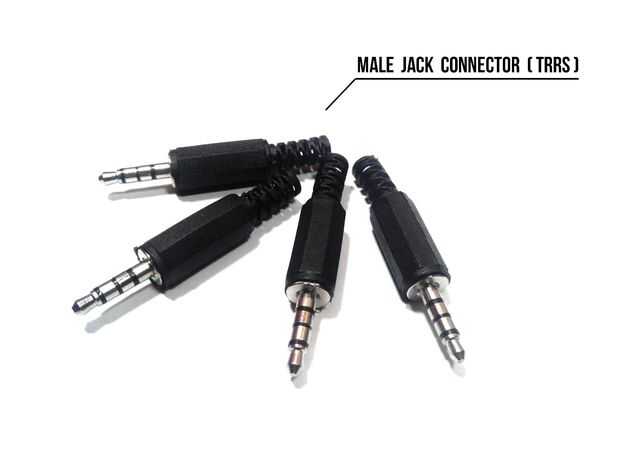

• (4 x) conector Jack (TRRS)

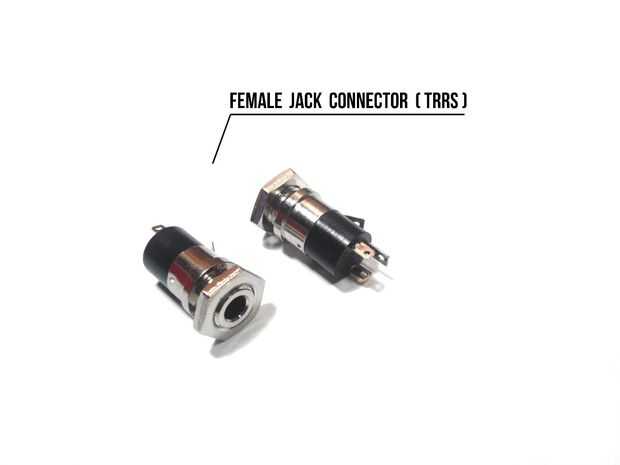

• (x 2) conector de Jack hembra (TRRS)

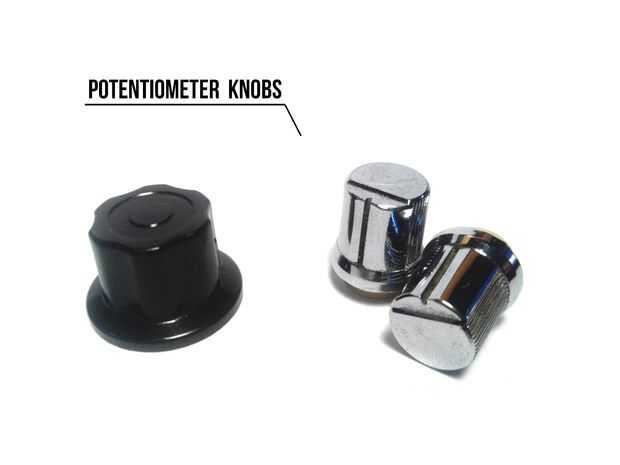

Perillas de potenciómetro • (x 3)

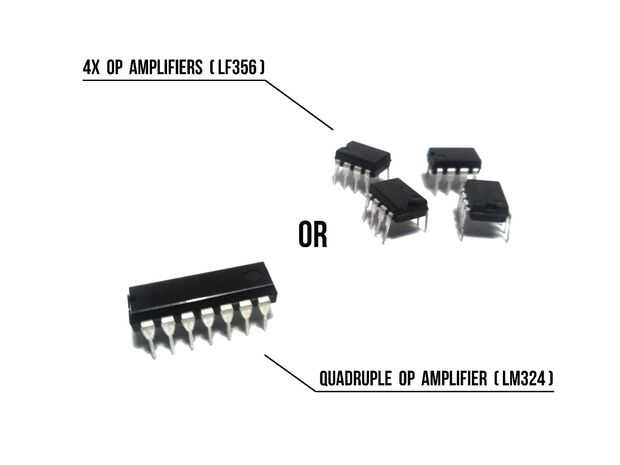

• (1 x) OP cuádruple amplificador (LM324) o (4 x) OP solo amplificadores

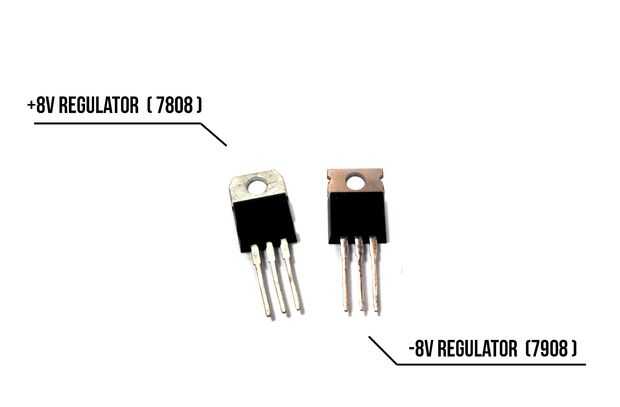

• (1 x) + regulador de voltaje de 8V (7808)
• (1 x)-regulador de voltaje de 8V (7908)

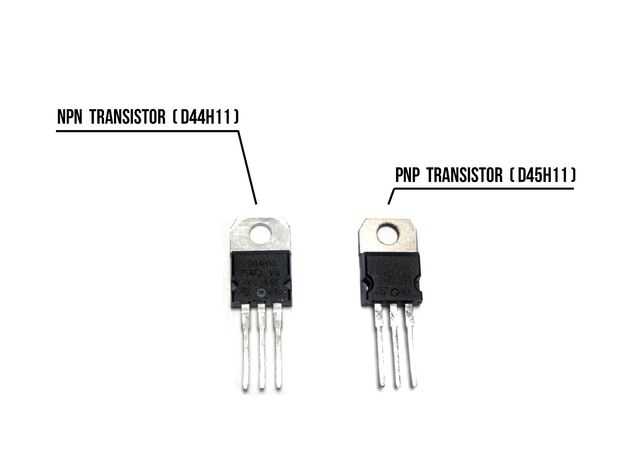

• (1 x) potencia NPN Transistor (D44H11)
• (1 x) potencia Transistor PNP (D45H11)

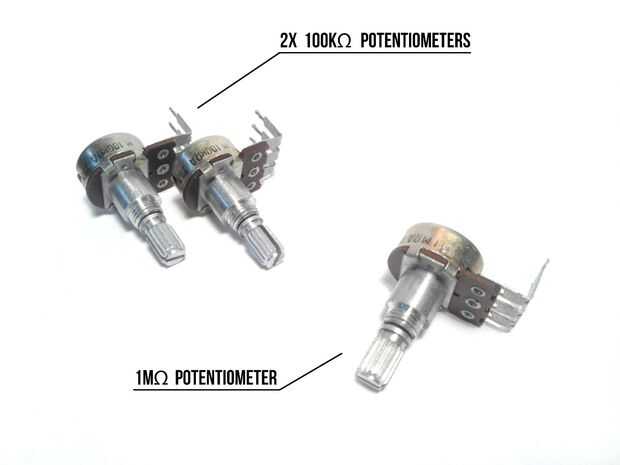

• (1 x) 1MΩ potenciómetro
• (x 2) 100kΩ Potenciometro

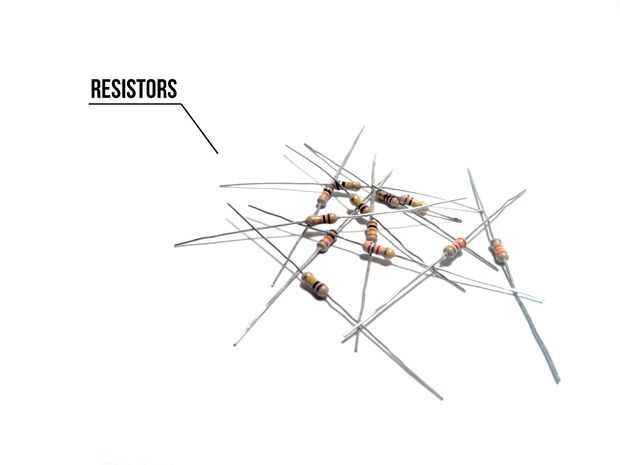

Resistencia de 330kΩ • (1 x)
• (x1) 100kΩ resistencia
• (x1) 33kΩ resistencia
• (x 4) 10kΩ resistencias
• (x1) 3.3kΩ resistencia
• (1 x) 1.5kΩ resistencia
Resistencia de 100Ω • (1 x)

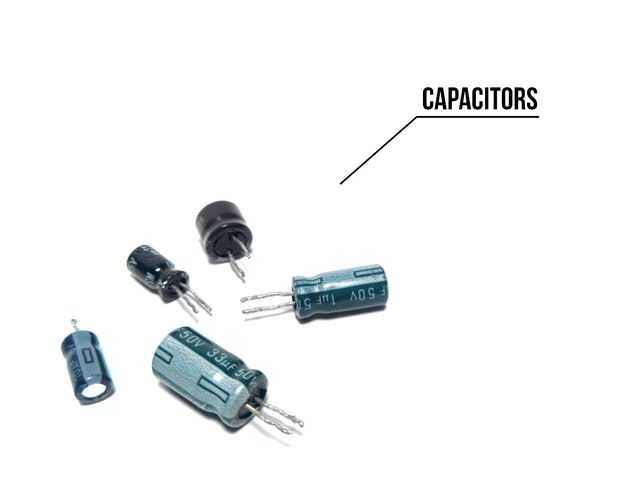

Condensador de 22μf • (1 x)
Condensadores de 10μF • (x 2)
• (1 x) 4.7µF condensador
Condensador de 1μF • (1 x)
HERRAMIENTAS:
• soldador y soldadura de alambre
• Sierra
• cortador
• alicates planos
• pinzas de corte
• destornillador
• regla
• taladro
• cinta de conducto
• palitos de pegamento pistola y pegamento
HABILIDADES:
• habilidades de soldadura básica
• habilidades básicas de carpintería
Este proyecto puede construirse por menos de $25 por la compra de todas las partes, pero usted puede hacer para menos utilizando piezas sobrantes. Los potenciómetros, los condensadores, el LED bipolar, los cables y algunos resistores utilizados en este proyecto son de electrónica antigua.
