Paso 5: El circuito electrónico

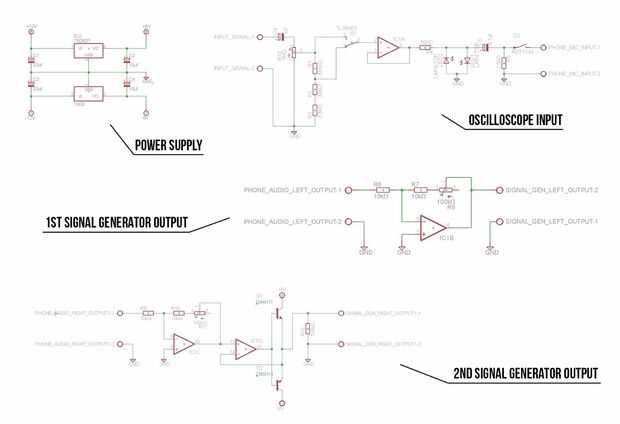

El circuito electrónico de este proyecto se compone de 4 partes:
1. el circuito de alimentación
2. el circuito de entrada del osciloscopio
3. el primer circuito de salida del generador de señal
4. el segundo circuito del generador de señal de salida

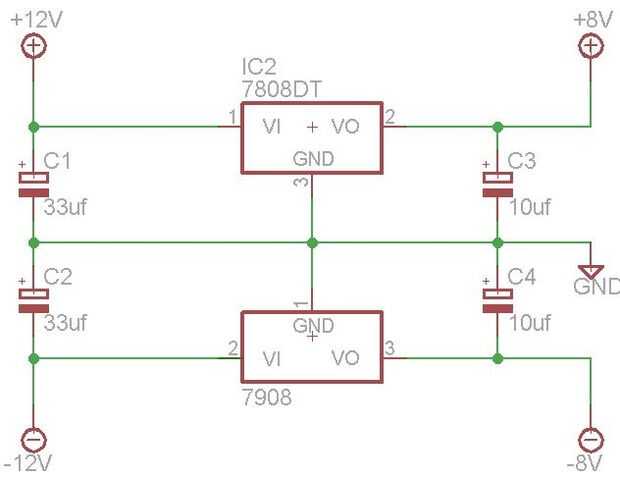

• El circuito de alimentación
Para apoyar y procesar las señales sinusoidales, los amplificadores OP en el sistema necesita ser alimentado con tensiones asimétricas. Todo el proyecto se suministra con + 12V y - 12V, que se convierten a + 8V y - 8V por el regulador de voltaje positivo 7808 y el regulador de voltaje negativo 7908.
Los condensadores C1, C2 y C3 son utilizados para evitar caídas de tensión cuando se solicita una alta corriente de salida.

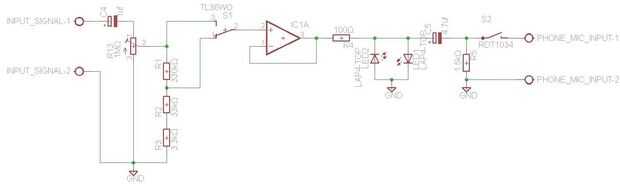

• El circuito de entrada del osciloscopio
El circuito de entrada del osciloscopio real es una versión ligeramente modificada del circuito de chipstein en su "preamplificador para Smartphone osciloscopios", donde cambié algunos de la resistencia y los valores de los condensadores.
En primer lugar, el condensador de 1μF bloquea cualquier entrada de corriente continua y luego el potenciómetro ajusta la atenuación de la señal. Si la señal sigue siendo demasiado alta para entrada de micrófono del teléfono, se realiza una segunda atenuación de la señal por 10 swaping que el interruptor entre la baja y alta gamas.
Un amplificador OP en el modo de buffer de ganancia unitaria recibe la señal atenuada y ajusta el circuito de alta impedancia. También ayuda a proporcionar algunos energía extra para el resto de la Asamblea electrónica.
El resistor de 100 Ω el LED bipolar limitar las tensiones de alcanzar el teléfono de ±1.8 V y también advertirle cuando mayores que las señales están presentes.
Un 4.7µF el condensador es utilizado para aislar la entrada de mike de DC en la salida de preamplificación y una resistencia de 1,5 kΩ está conectada entre la salida y la tierra permite que el teléfono reconoce una fuente externa.
Si la señal de final no es demasiado grande para el teléfono y la advertencia led está apagado, el último interruptor le permite conectar el teléfono al circuito
Recomiendo ver su tutorial para obtener más información acerca de la posibilidad de este circuito!

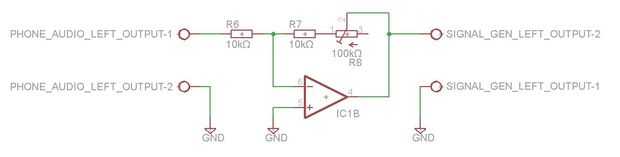

• El primer circuito de salida del generador de señal
El primer circuito de salida del generador de señal utiliza un potenciómetro para amplificar la señal que sale de la salida de audio del teléfono, hasta 11 veces. El amplificador OP no es capaz de proporcionar alta corriente de salida de esta Asamblea. Por lo tanto se pretende suministrar una señal a un pequeño circuito.

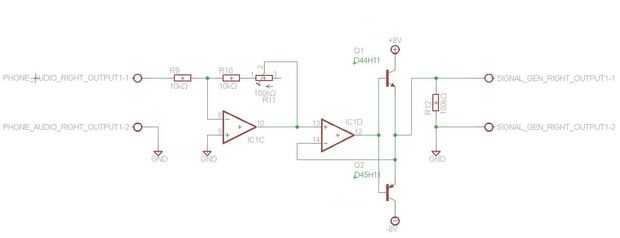

• El segundo circuito de salida del generador de señal
La segunda salida del circuito generador de señal utiliza el mismo circuito que anteriormente para la amplificación de la señal. La forma de onda generada por el teléfono puede amplificarse hasta 11 veces usar el DOP, el potenciómetro y resistencias. Este circuito también incluye una etapa de potencia (llamada push-pull), usando dos transistores de potencia y tensiones de los reguladores de tensión. Por lo tanto permite para alimentar circuitos importantes hasta 2A, como un altavoz, un amplificador de audio, o aún más grande...
Nota: incluí en este paso el archivo manual de reparacion de águila si desea realizar modificaciones y mejoras.
