Paso 6: Rellenar la placa perforada

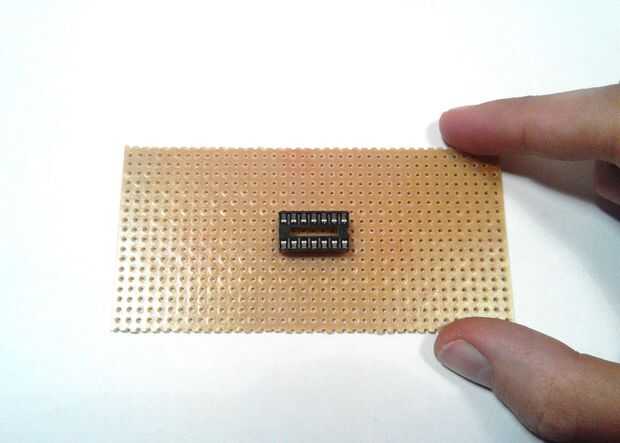

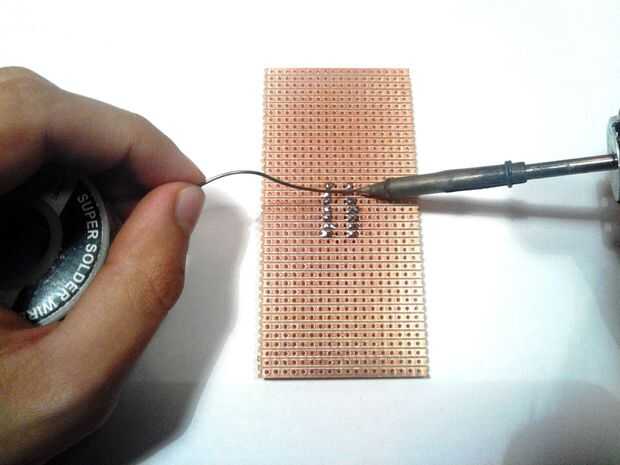

Empezar por un portador de IC en el centro de la placa perforada de soldadura.

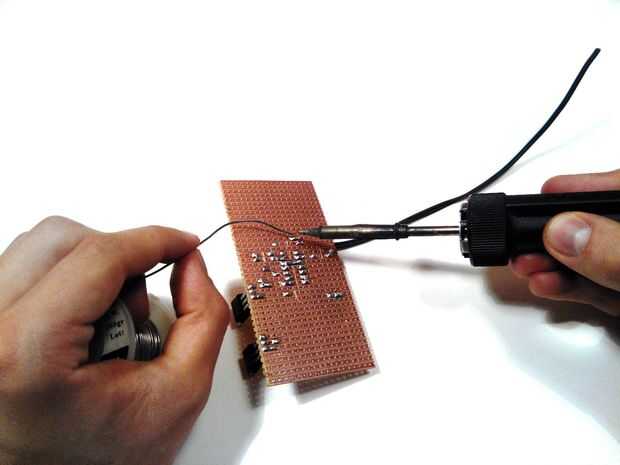

La soldadura de las resistencias, condensadores, transistores y reguladores de voltaje, respetando el esquema electrónico.

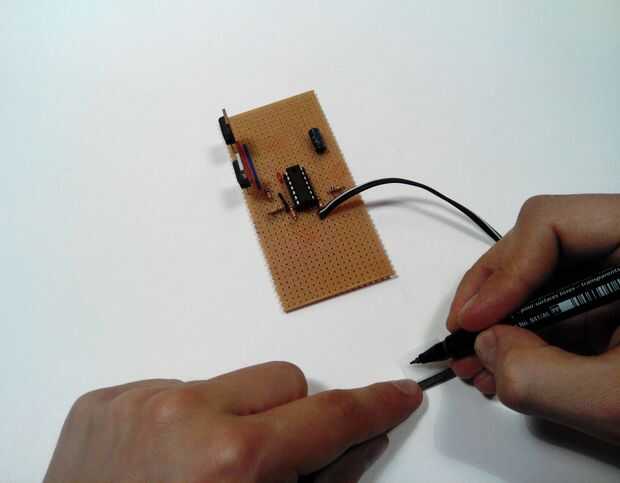

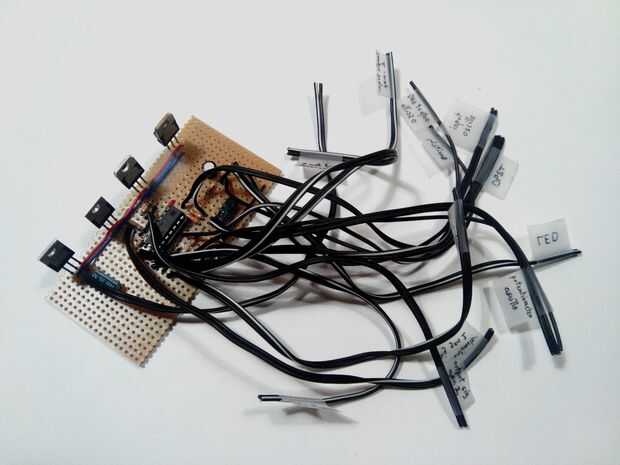

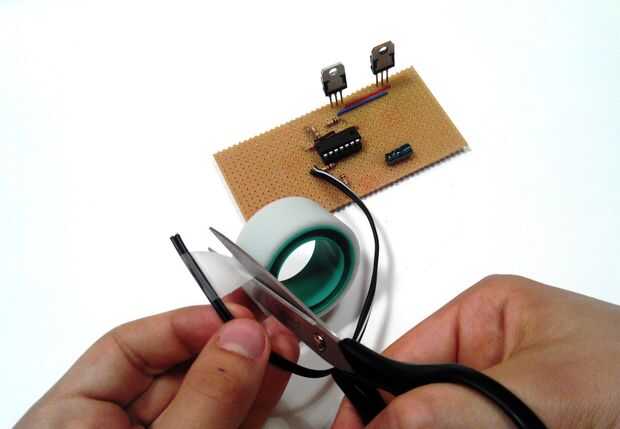

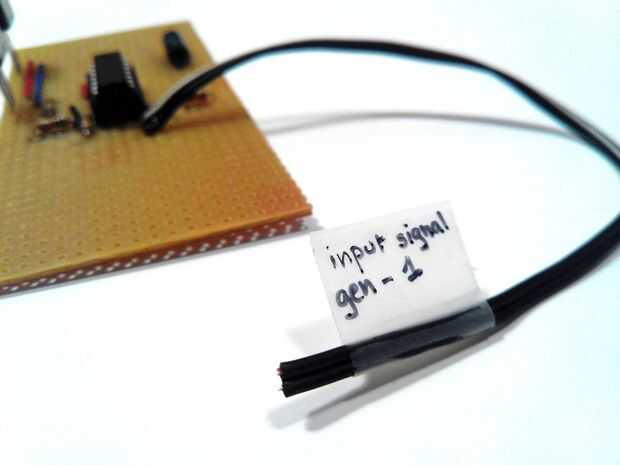

Los interruptores, el LED, los potenciómetros, los conectores hembra de jack y los conectores de alimentación se conectará a la caja del proyecto. Para conectarlos a la placa perforada, es necesario utilizar cables eléctricos: cortar tanto cables eléctricos según sea necesario y utilice cinta adhesiva para conductos y pluma para identificarlas.

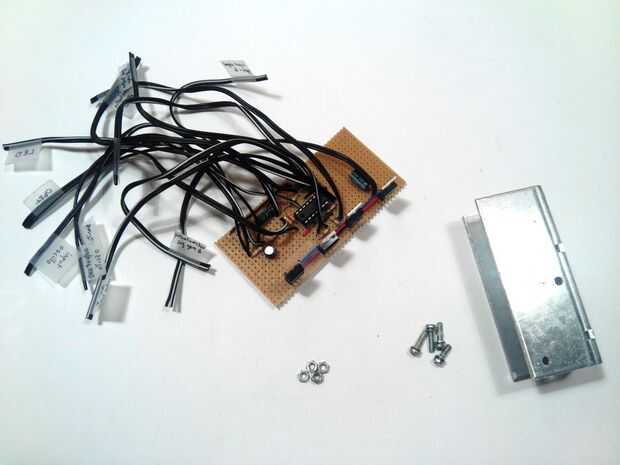

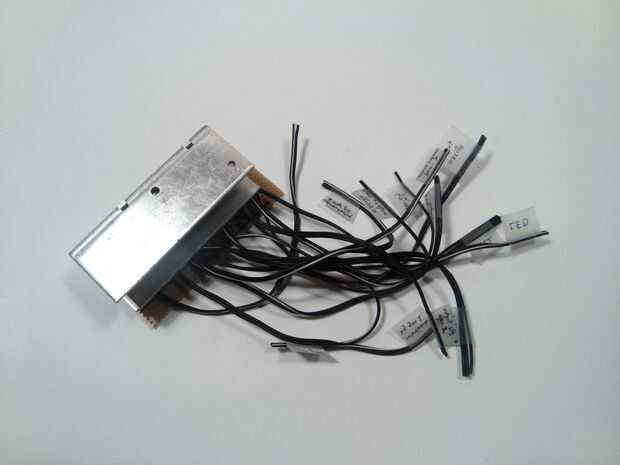

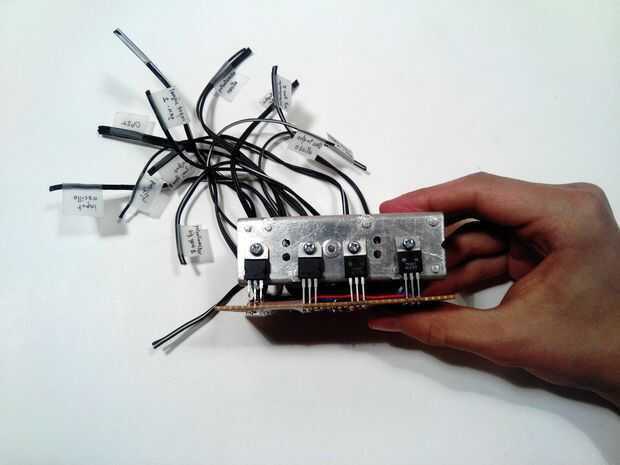

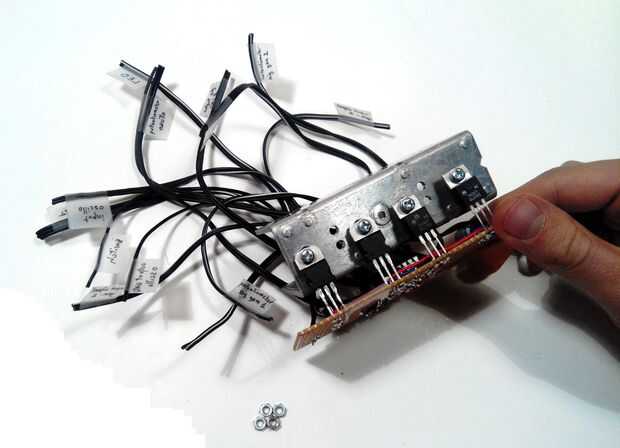

Una vez que el disipador de calor para atornillar los reguladores de tensión y los transistores, es muy difícil identificar los cables: ahora entiendes por qué les es muy útil! ;)
Verifique el cableado antes de ir al siguiente paso!
