Paso 7: Hacer los cables
En este proyecto, el intercambio de señales entre el circuito electrónico y el teléfono es constante.
Primero, el generador de señal simulado en el teléfono debe ser capaz de enviar ondas a las salidas izquierdas y derecha del jack estéreo.
Entonces, el osciloscopio simulado en el teléfono debe ser capaz de recibir una señal eléctrica con la entrada de micrófono del teléfono.
La única manera de hacer estas conexiones entre el teléfono y el circuito es usar un cable jack de 3,5 mm con 4 postes. Así, el uso del osciloscopio o el generador de señal se realiza con un solo cable.

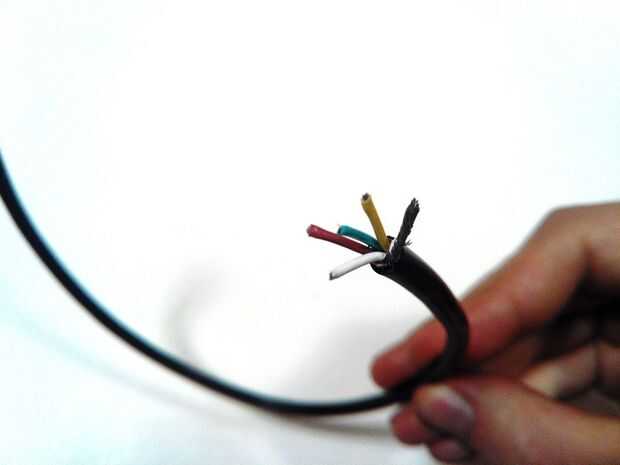

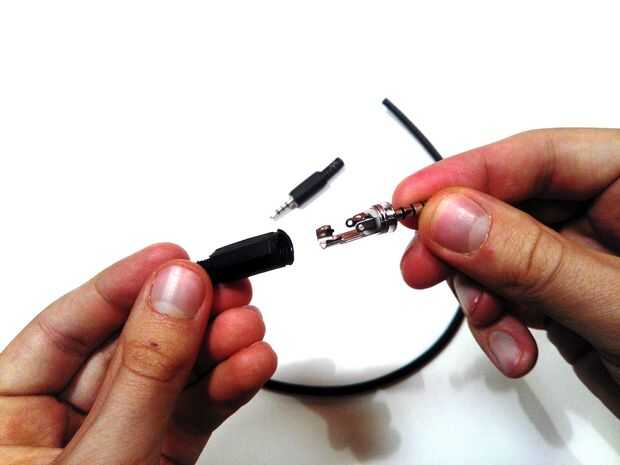

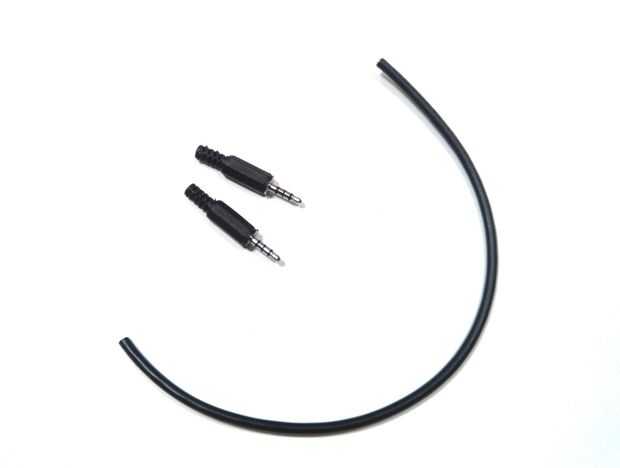

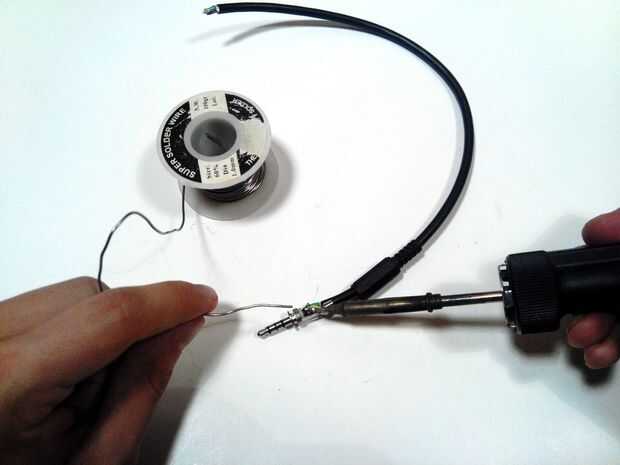

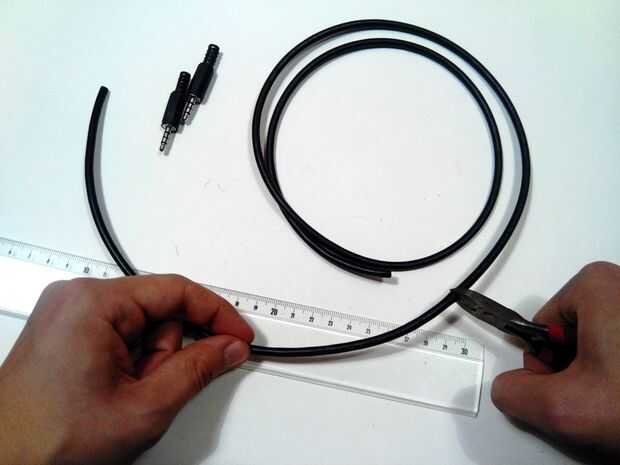

Para hacer este cable, comienza por cortar un cable de 4 alambres de 30 cm de largo. Luego la soldadura a cada extremo un conector macho jack, respetando el mismo cableado en cada extremo.

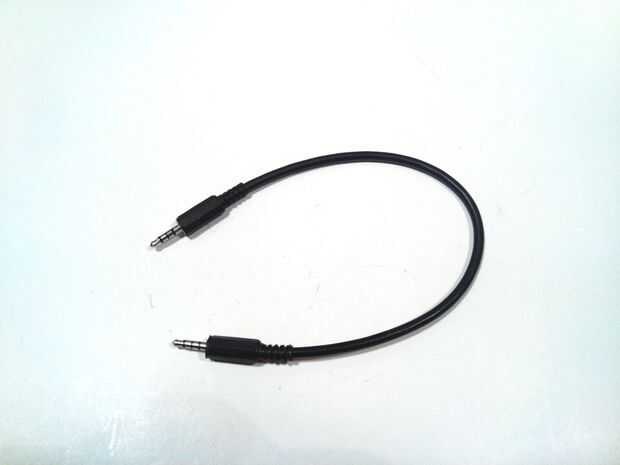

Este cable va a ser un cable de extensión entre dos conectores hembra.

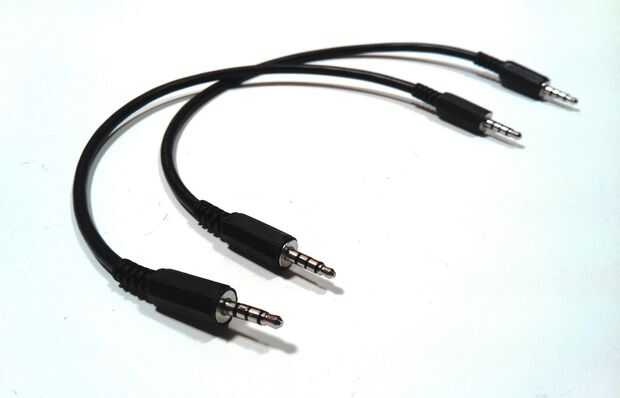

Un cable adicional es posible utilizar un segundo teléfono con este proyecto.
