Paso 9: Avanzado osciloscopio: mediciones de doble canal

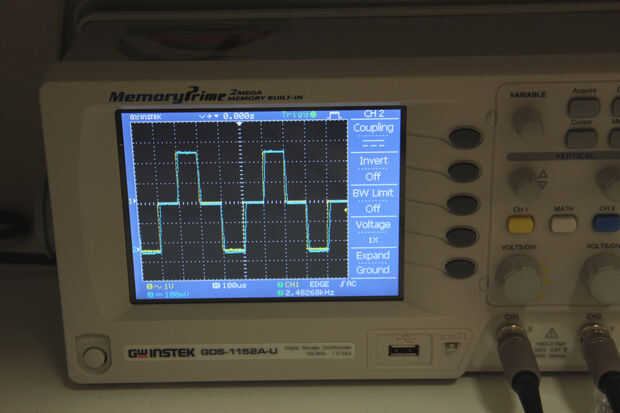

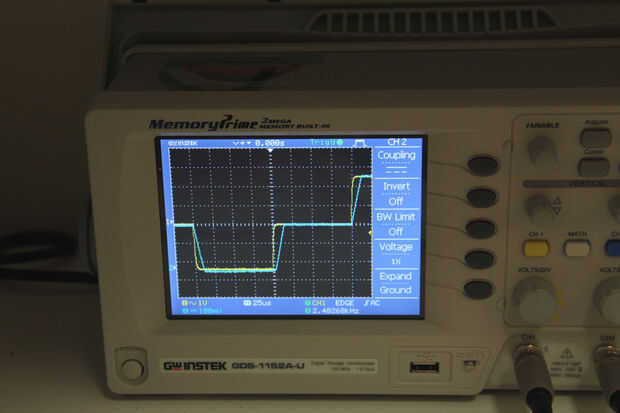

I establecer una forma de onda de pulso-como y ponerlo a través de un circuito sencillo seguidor de tensión/buffer para medir la mató a tasa de un amplificador operacional. Idealmente, una onda pasando por un seguidor de voltaje no debería cambiar en absoluto. Medí la onda entrante en el canal 1 (amarillo) y la salida de canal 2 (azul). Como se aprecia en la figura 1, las ondas son aproximadamente uno encima del otro. Zoom en mi tiempo/div (fig 2), se puede ver la señal de salida tiene un leve retraso de aproximadamente la mitad de una división. Cada división representa 25us, por lo es un rezago de sobre 12us.
Algunos otros ejemplos de usos para la medición de dos canales que viene a la mente son:
el tiempo de respuesta de un sensor-compare un pulso de la señal a la salida de la señal del sensor de medición
cambios de fase medida
analizar los efectos de un filtro
