Paso 10: Avanzado osciloscopio: modo X-Y

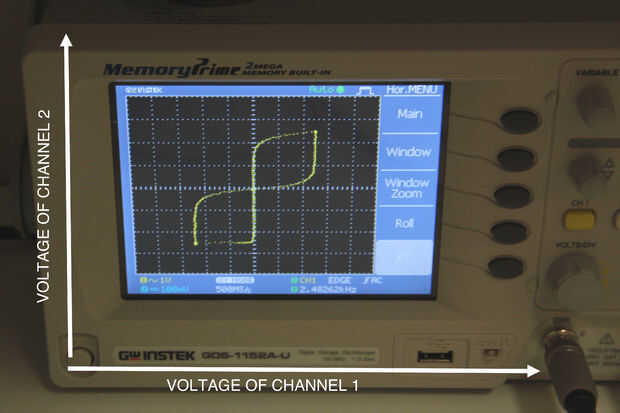

La figura 2 muestra una trama de x-y de los dos canales representados en la figura 3. Canal 1 (amarillo en la figura 3) se traza en el eje x y canal 2 (azul en la Fig. 3) se grafica en el eje y.
Osciloscopio como a (10 / 10 paso)
