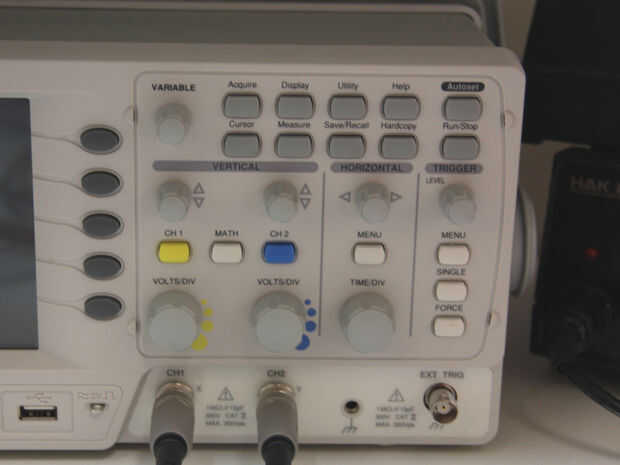

Paso 1: Resumen de controles
-por lo menos una entrada donde puede colocarse una sonda de osciloscopio (también llamada un cable coaxial) (Asegúrese de tener uno de estos cables)

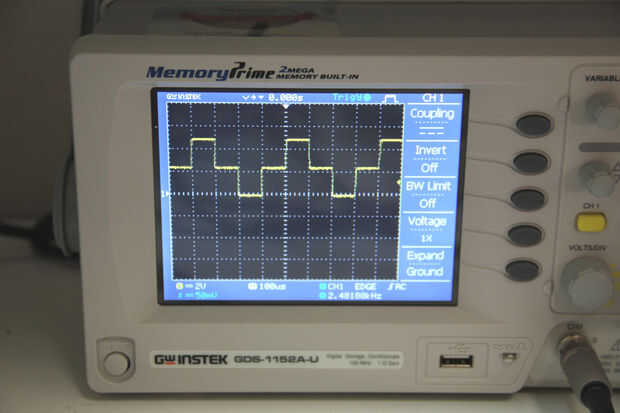

-pantalla con una rejilla de protección - esta cuadrícula es útil cuando desea hacer mediciones con el alcance
-voltios/div - este control permite cambiar cuántos Voltios están representados por cada incremento vertical de superposición de cuadrícula en la pantalla. Básicamente, le permite acercar y alejar a lo largo del eje y.
-tiempo/div - este control permite cambiar cuánto tiempo está representado por cada incremento horizontal de la superposición de cuadrícula en la pantalla. Permite acercar y alejar en el eje x.
-posición vertical/offset-permite moverse hacia arriba y hacia abajo en la dirección y
-horizontal posición o desplazamiento-mover izquierda y derecha
-activar nivel - esta es una herramienta que le permite estabilizar su forma de onda en la pantalla, voy a los detalles más adelante en este tutorial
Vea las imágenes de arriba para ejemplos.
