Osciloscopio como a (2 / 10 paso)

Paso 2: configuración

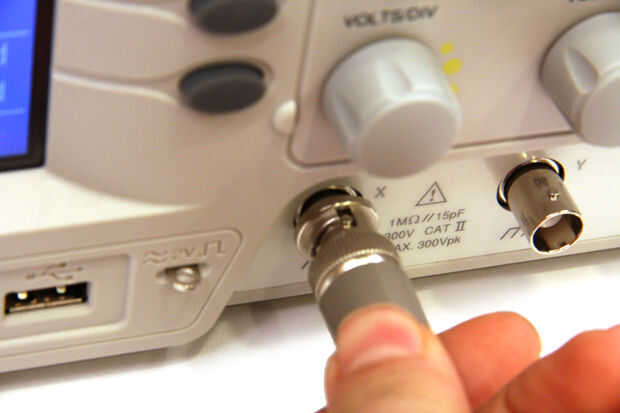

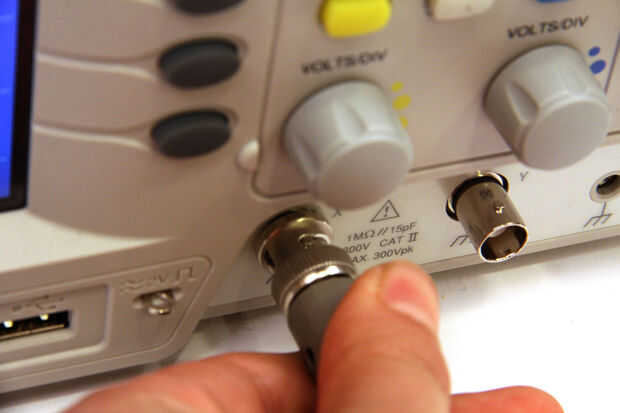

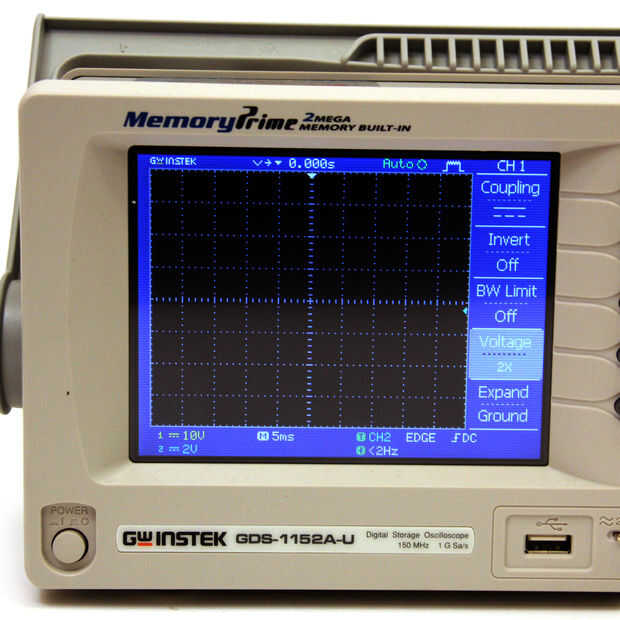

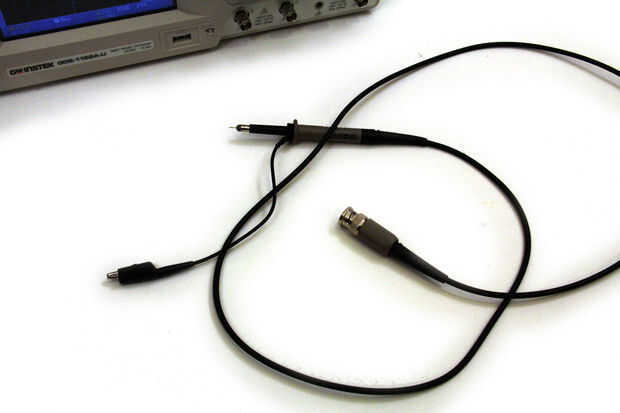

Encienda el osciloscopio.  Si no está enchufado en el osciloscopio debe ver una línea plana, esto significa que el voltaje de la entrada no está cambiando con el tiempo.  Si ves una línea que no es plana, trate de desconectar la sonda del osciloscopio.  Si la pantalla está en blanco, intente lo siguiente (recuerda que todos los osciloscopios son un poco diferentes, no te preocupes de teclas Si no estás seguro, no rompe nada):

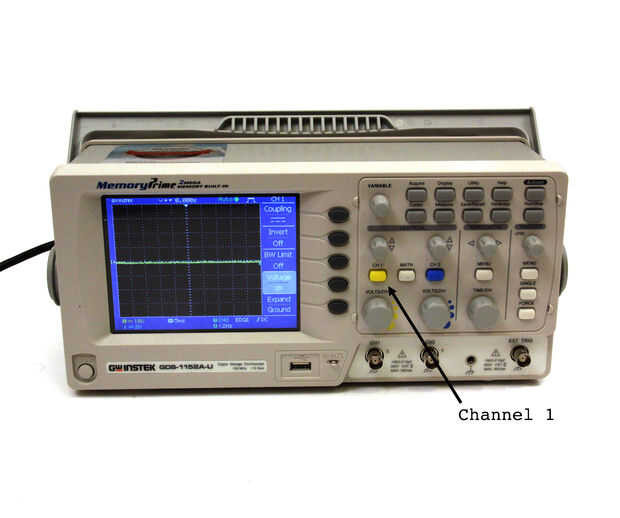

-mi osciloscopio es un endoscopio de doble canal que significa que tiene dos entradas.  Como se muestra en la figura 2, pulsando el botón "canal 1" hace que esa entrada en la pantalla en amarillo.  Pulsando de nuevo hará que se desaparezcan.  Presionar canal 2 se mostrará esa entrada en azul.  Su osciloscopio puede tener sólo una entrada (no botones de canal), o puede tener más de 2.  Osciloscopios analógicos no mostrará canales separados como diferentes colores, es todo verde.
-puede ampliar apretado en algún espacio en blanco, intente girar la perilla de volts/div para alejar, también trate de girar el control de la posición vertical hasta que obtenga una línea plana centrada en tu pantalla.
-Asegúrese de que usted alcance no es en x y modo

Volts/div y controles de posición vertical a la horizontal del centro de línea en la pantalla y ajuste volts/div a ~ 1V y tiempo/div a ~ 1 ms para empezar.
