Osciloscopio como a (4 / 10 paso)

Paso 4: Coloque el gatillo

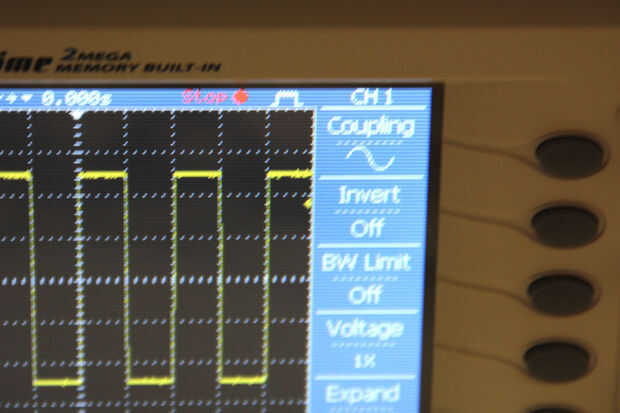

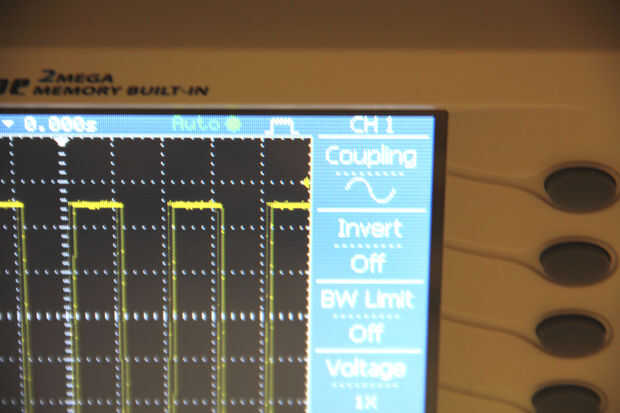

Una vez que se conecta a la señal, debería ver la línea plana se vuelven una forma de onda de algún tipo.  Ajuste su tiempo/div para que usted puede ver la separación entre las oscilaciones, ajustar lo volts/div y posición vertical para que la forma de onda oscila dentro de los límites de la pantalla.  La onda puede ser difícil de ver y aparecen un poco inestable, como se muestra en la figura 2.  Si no es así, gire el gatillo nivel hasta que esto sucede (si su osciloscopio tiene más un canal, asegúrese de que el gatillo es el canal adecuado, en mi ámbito que esto puede ajustarse presionando el botón de disparo y siguiendo las indicaciones del menú del lcd, busque las palabras "fuente del disparador").

Mientras gira el selector de nivel de disparo, usted verá un indicador de nivel de trigger mover arriba y abajo de la pantalla (el pequeño triángulo amarillo en el lado derecho de la pantalla de las imágenes de arriba).  Observe que cuando el nivel de activación sobrepasa la altura de la onda, la señal se vuelve inestable.  El nivel de activación es esencialmente un nivel de voltaje que tu osciloscopio compara la señal de entrada, que le permite estabilizar una onda repetitiva o picos de voltaje en la pantalla de captura.  Disparo puede conseguir bastante complejo, hay ocasiones cuando la gente utiliza fuentes de disparo externo y especifica los modos de disparo especial.  Sin embargo, para la mayoría de las aplicaciones usted encontrará que esto no es necesario, y simplemente ajuste el nivel de activación a algún voltaje dentro de los límites de la señal será suficiente.

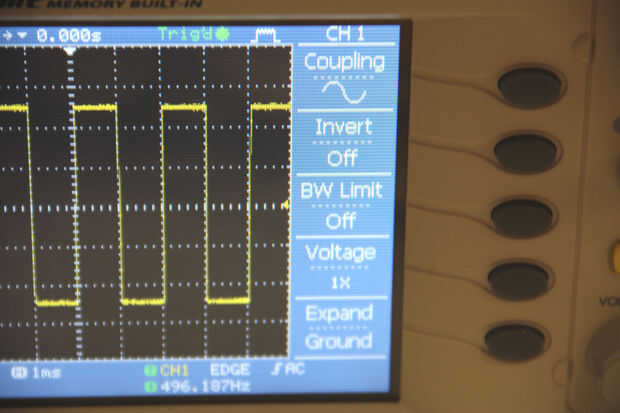

Antes de continuar al siguiente paso, establece su nivel de activación en el centro de la pantalla como se muestra en la figura 3.
