Osciloscopio como a (7 / 10 paso)

Paso 7: Medida frecuencia

La frecuencia de una onda es el número de veces por segundo que una onda repite su forma.  No podemos medir directamente la frecuencia en el osciloscopio, pero podemos medir un parámetro estrechamente relacionado llamado período; el período de una onda es la cantidad de tiempo que tarda en completar un ciclo completo.

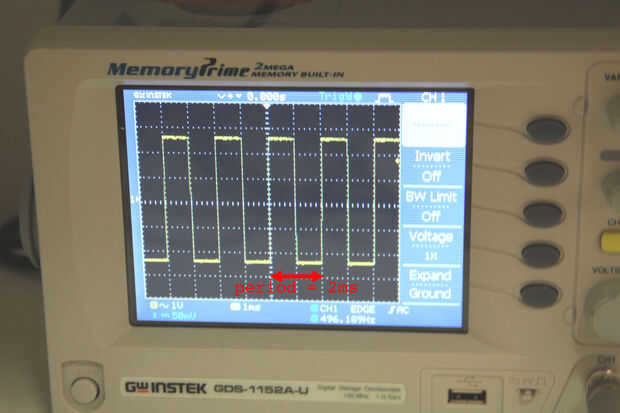

Como se indica en la imagen superior, un ciclo se completa en 2 divisiones de grilla horizontal.  Como se indica en la parte inferior de la pantalla, he marcado tiempo/div a 1ms, así que 2 divisiones equlas 2ms (0,002 segundos).

La frecuencia de relación = 1/período, calculó el período de la señal que 500cycles/segundo (o 500Hz).
