Osciloscopio con las manos (1 / 4 paso)

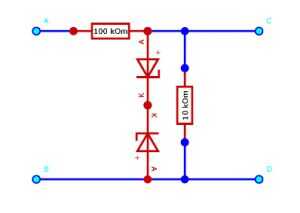

Paso 1: Esquema y detalles

El aparato será construido en tablero de paño de vidrio.

Entrada - sonda. Entrada B - "Cocodrilo" - a la tierra. Entrada C - canal L o R. entrada D - tierra (común) para que la Asamblea toma sólo 4 piezas (+ Jack mono 3,5): resistencia de 100 k - 1 pc. Resistencia de 10 k - 1 pc. Zener a 1,9 V - 2 pcs. Resistencias de toman el poder no menos de 0,5 vatios y cualquier zener a 1,9 voltios.

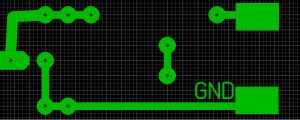

PCB descargar aquí - http://ampexpert.ru/lay/oscil.rar
