Osciloscopio de Arduino bajo 5 $ - 3 canales (1 / 5 paso)

Paso 1: Materiales necesarios

Como me gustaría mantener las cosas simples y económicos todo lo que necesitas es:

Un portátil x1

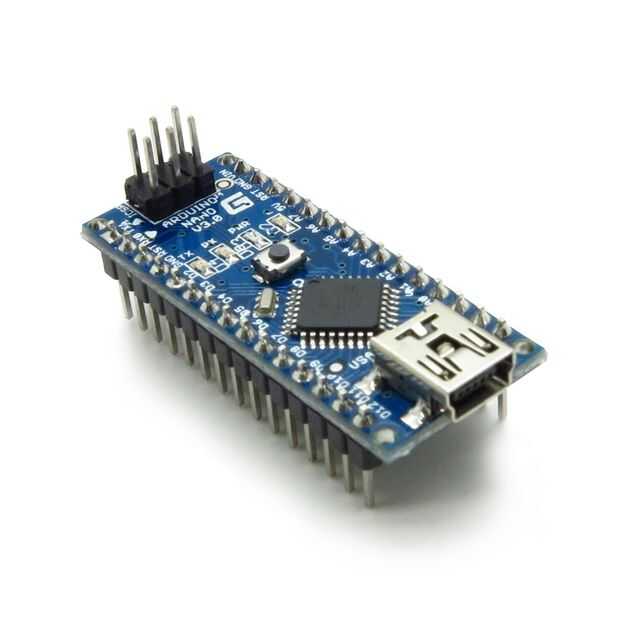

Un Arduino x 1 (UNO, MINI PRO cualquier persona funcionaría utiliza NANO) Excepto MEGA

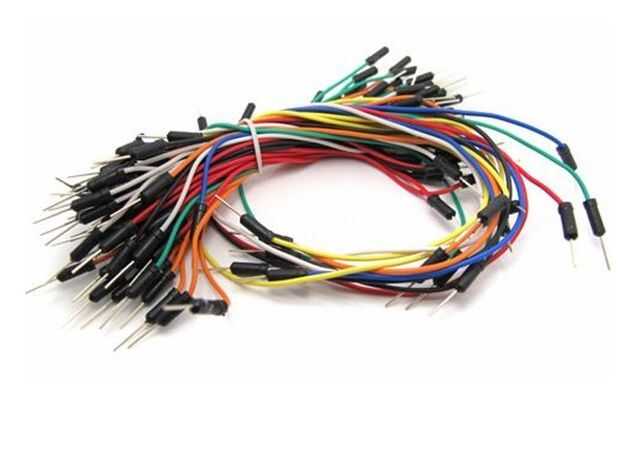

Cables de puente x 2

Tablero de x 1

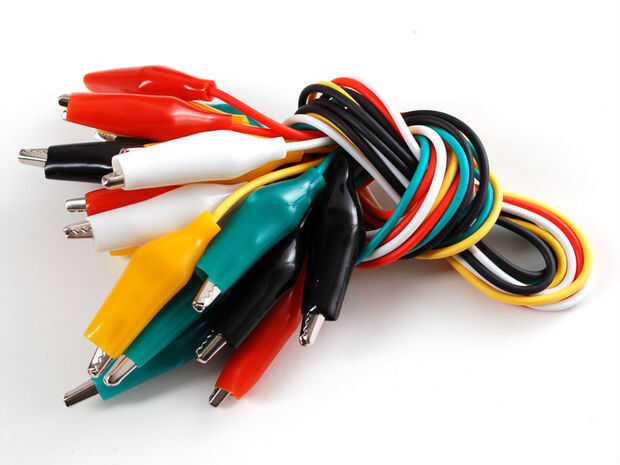

Cocodrilo Clips x 2

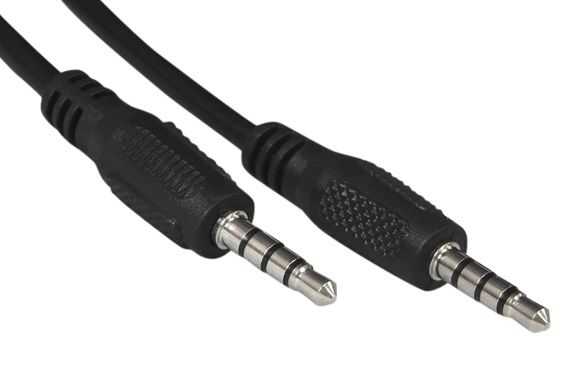

Cable de 3.5mm Macho a macho x 1

Una fuente de audio o una fuente de señal de cuya forma de onda que desea ver.
