Osciloscopio de Arduino bajo 5 $ - 3 canales (3 / 5 paso)

Paso 3: Código de conducta

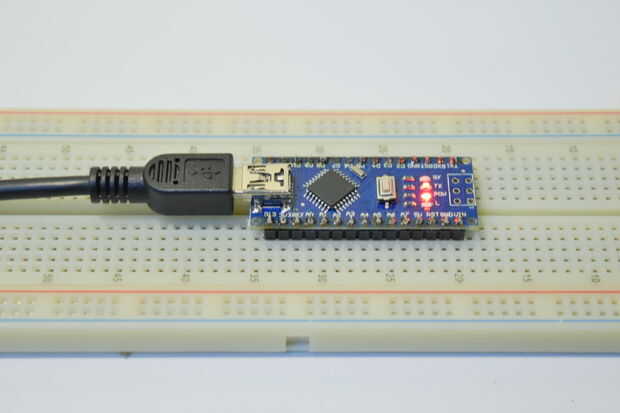

Paso 1: Conectar tu arduino

Paso 2: Cargar el código

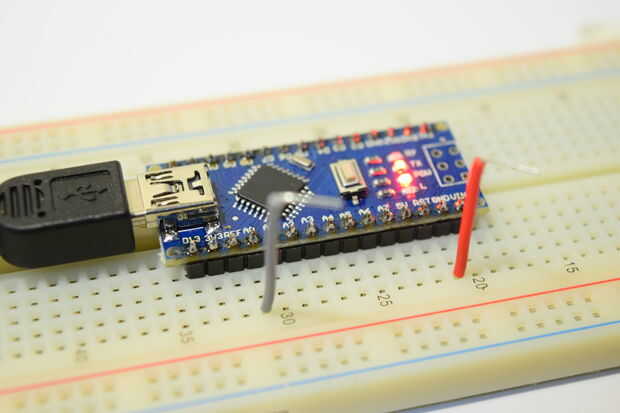

Paso 3: Poner la señal a través de los pines de arduino A0 - A5 o A7 (dependiendo de la Junta) en mi caso he elegido una señal de audio que sale de mi teléfono a través de jack de 3.5mm Macho a macho.

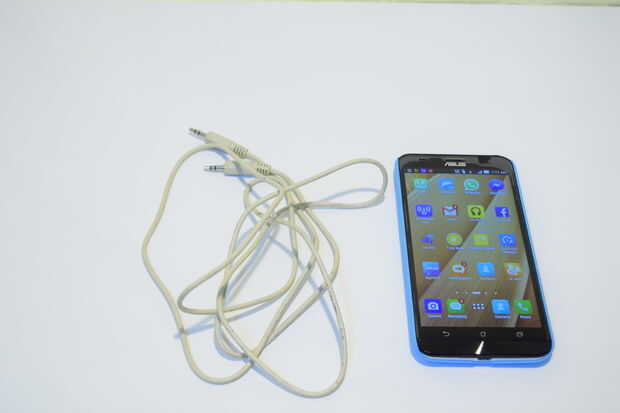

Su un extremo fue conectado al teléfono y en el otro extremo que conectado a su tierra a tierra de arduino y la pinza fue conectada a uno de los canales de audio (en mi caso el canal derecho de la señal de audio).

Paso 4: Abrir el programa del osciloscopio

Paso 5: Seleccione el puerto COM y la velocidad en baudios

Paso 6: Abrir los canales y hay U ir!

«CONSULTE EL VÍDEO A CONTINUACIÓN PARA MÁS...»
