Osciloscopio de baja velocidad AVR V2.00 (es actualizado el 19 de marzo de 2011) (4 / 6 paso)

Paso 4: Poner los componentes en orden

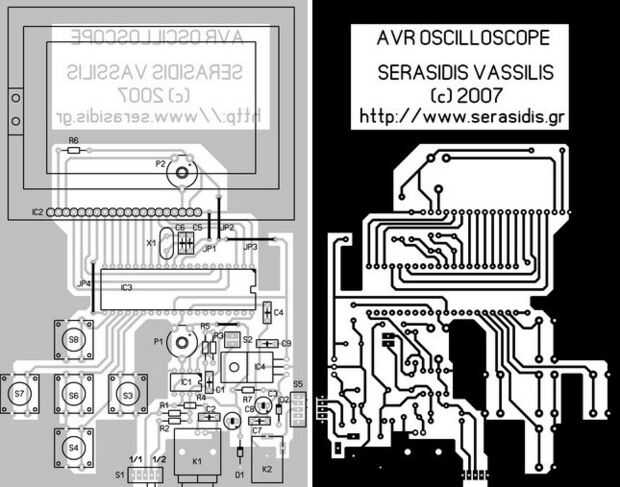

El circuito de protoboard era temporal. Era el momento para hacer el PCB para mi osciloscopio AVR. El software que usé para dibujar el PCB es la disposición de Sprint 4. Es un software muy fácil de usar, barato y eficiente para hacer tu propio PCB.
Hice mi PCB por mí mismo mediante el uso de productos químicos tóxicos. Por eso no describo el procedimiento. Es muy peligroso. Le sugiero que para darle la transparencia que se imprimirá a un profesional para hacer el PCB para usted.
