Osciloscopio DSO138 caso (3 / 6 paso)

Paso 3: Modificar el osciloscopio

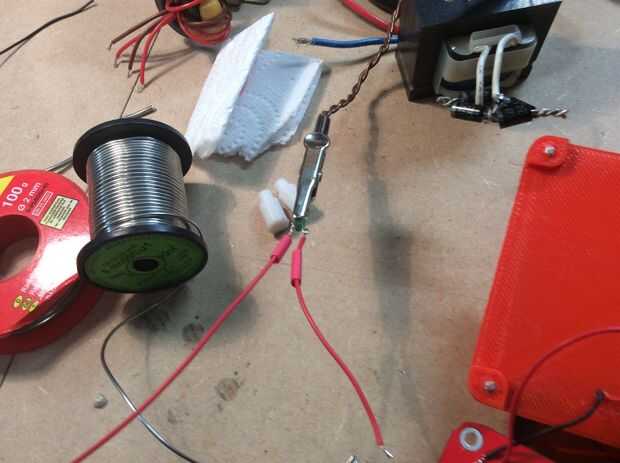

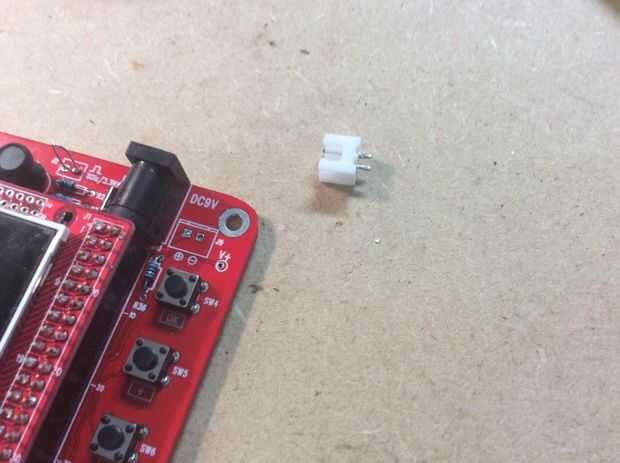

Para aplicar en el caso, deben desoldar el conector de la batería. Después, le solde 2 cables en los pines del conector de la PCB en la parte posterior. Luego se conectará este los cables a la batería de 9v.

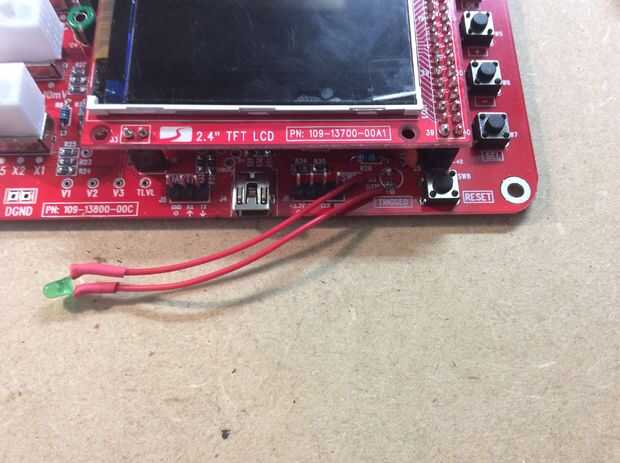

El otro paso es desoldar el led y conectar 2 cables que conectar estos cables a las conexiones anteriores del led. Preste atención a la polaridad del led, debe la luz cuando se enciende!
