Osciloscopio DSO138 caso (6 / 6 paso)

Paso 6: Conecte la batería

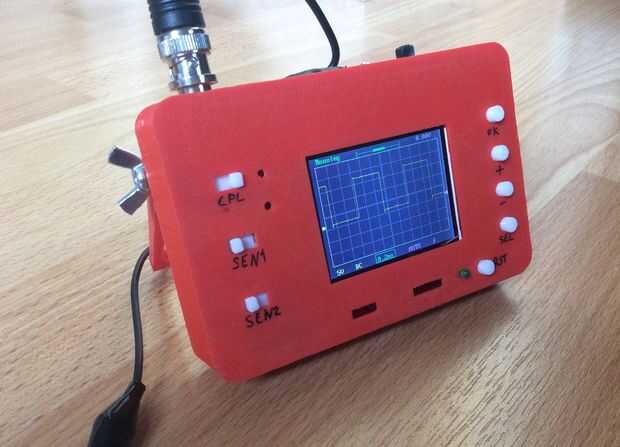

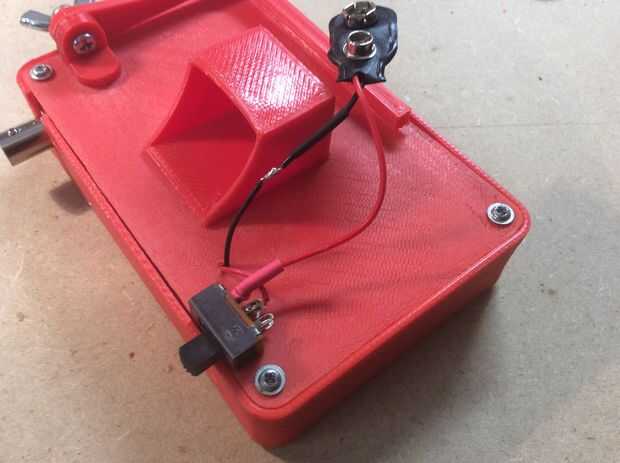

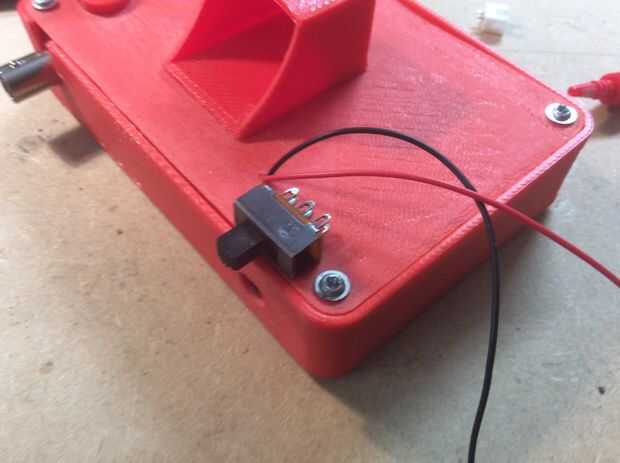

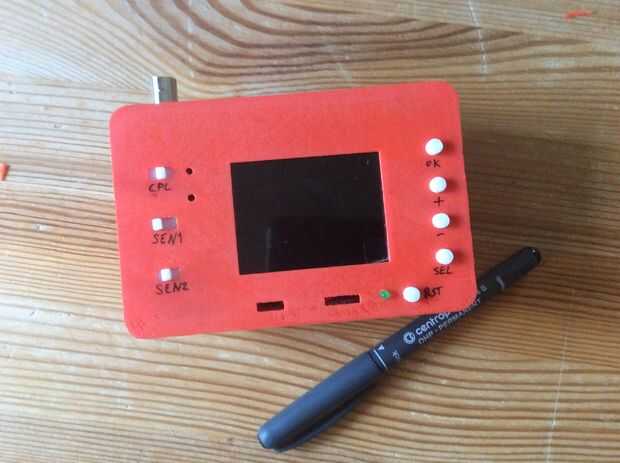

Pegue el conmutador deslizante en la parte superior de la caja posterior. Soldadura del conector de la batería de 9v y los 2 cables que usted soldado antes del interruptor. Usé un tubo del encogimiento del calor con las soldaduras. La última cosa que hacer es escribir el nombre de la funcionalidad de los botones. Lo hice con un marcador permanente.

Gracias por tomar tiempo para leer mi proyecto, espero les guste! Es uno del primer tutorial que hice, por favor deja un comentario para darme consejos. ¡ Gracias!
