Osciloscopio USB con generador de señal (4 / 6 paso)

Paso 4: Poner junto

Ahora lo pondremos juntos,

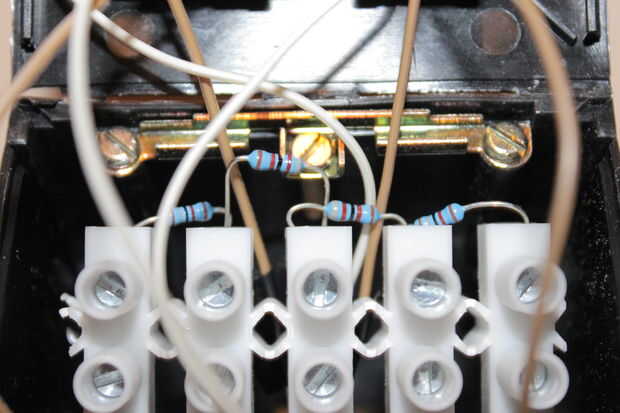

no hay nada mutch para decir, sólo tiene que instalar las tomas en el cuadro de soldarlos a las resistencias y los conectores.

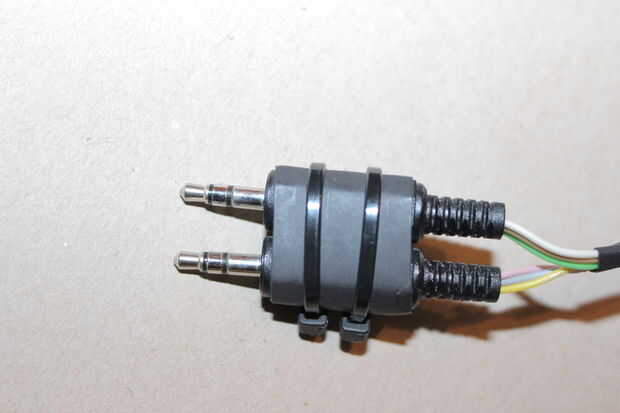

Junté los conectores con bridas, para que ajuste a la tarjeta de sonido.

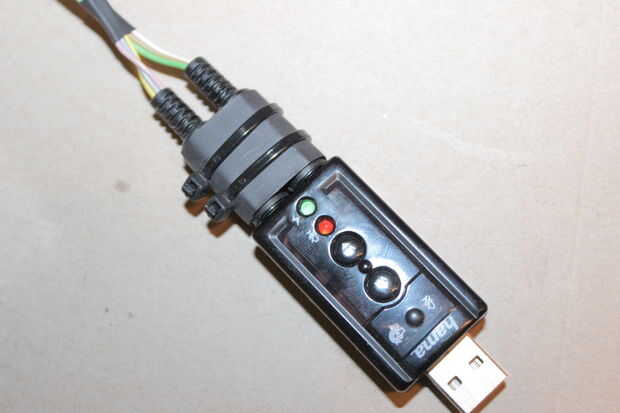

Luego conéctelo a la tarjeta de sonido, enchufe de generador de señal a la salida de la tarjeta de sonido y osciloscopio para línea /Mikrophone
(!!! Don´T confundir generador de señales y osciloscopio!!!)
