Osciloscopio virtual - DIY (2 / 4 paso)

Paso 2: Hardware

Hardware:

Las tres entradas de A/D son:

1 - AN1 (conectado a la fotorresistencia)
2 - AN4 (conectado al conectador de la entrada-salida del kit)
3 - AN5 (conectado al conectador de la entrada-salida del kit)

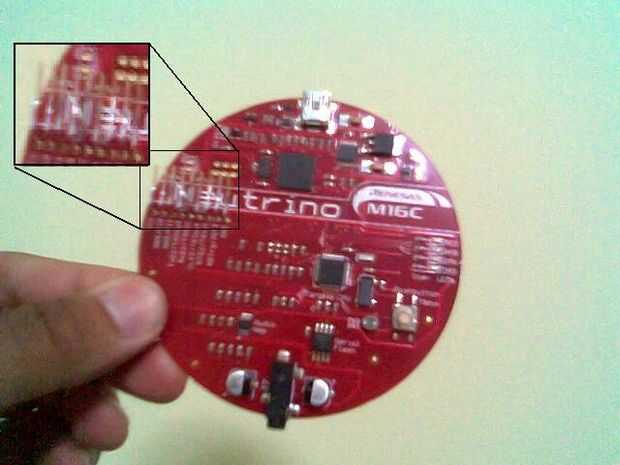

El Kit recibió forma Renesas tenía puertos de la entrada-salida y algunos de ellos son las entradas analógicas.

Conecté los pines a los puertos de entrada analógicos.
