Paso 4: Conectar y soldar opción 1

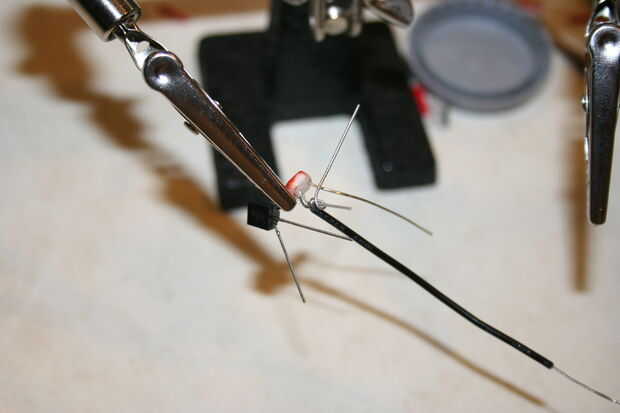

Tira de los dos cables. El cable negro es negativo y el gris es positivo (no se usa en las fotos).

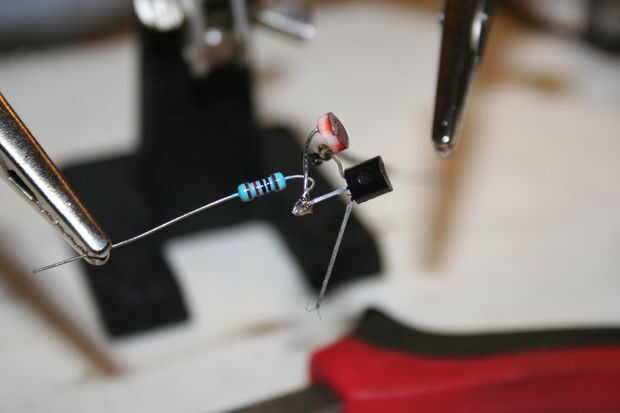

Envuelva un extremo del LDR para el lado negativo del alambre y el colector del transistor (C).
Al otro lado de la LDR es todavía libre.

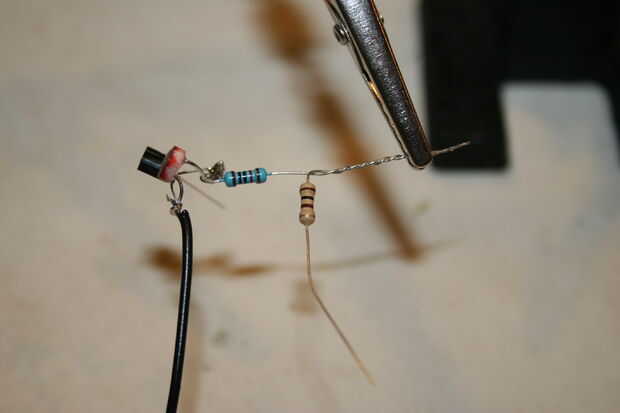

Conecte una pata de la resistencia de 10K a tanto la pierna libre de la LDR y la base (B) del transistor.
Conecte una pata del resistor de 100 Ohm al extremo libre de la resistencia de 10K.

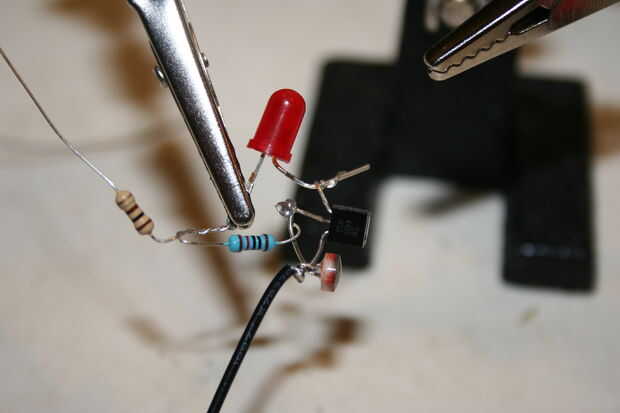

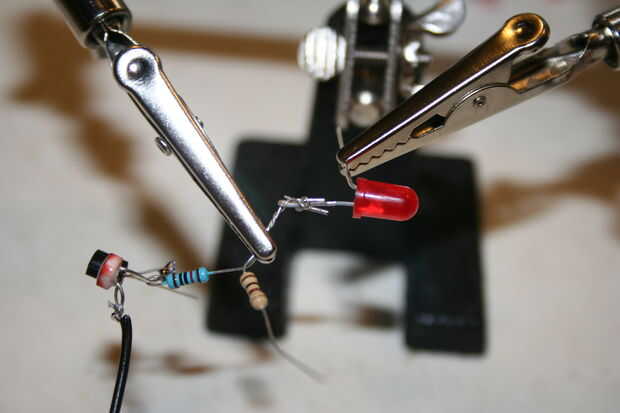

Conectar positivo pierna (pierna más largo) del LED al final de los 100 y 10 K resistencias conexión.
Conectar la pata negativa del LED (pata corta) al emisor (E) del transistor.
Conecte el extremo libre de 100 Ohm con cable positivo.
Suelde todas las conexiones según sea necesario.
